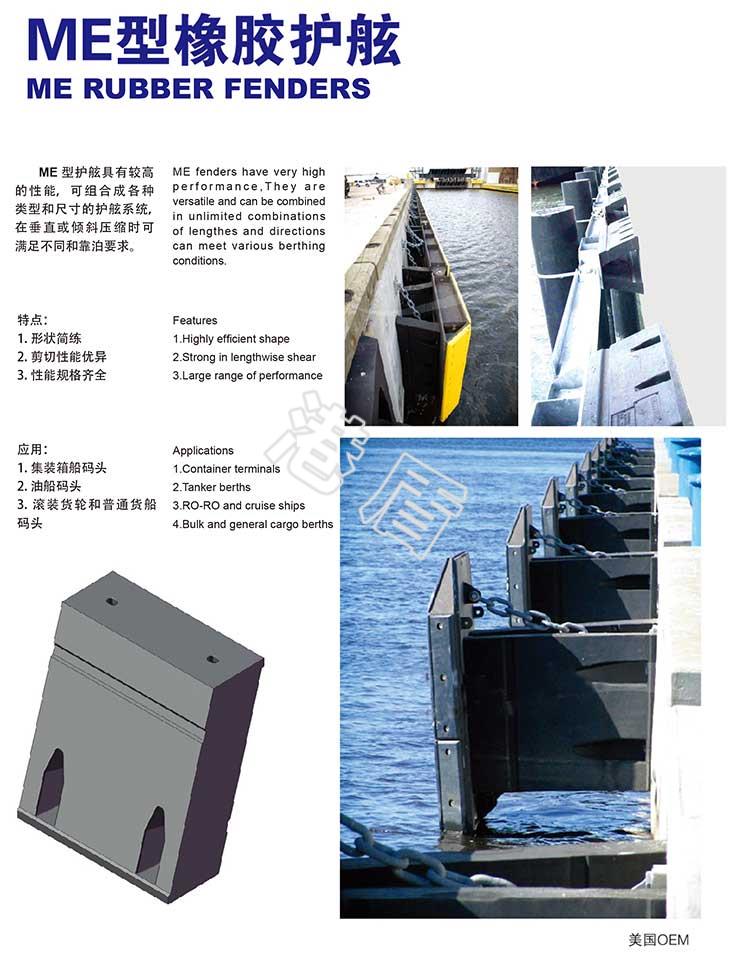

ME型橡胶护舷

ME型护舷具有较高的性能，可组合成各种类型和尺寸的护舷系统，在垂直或倾斜压缩时可满足不同和靠泊要求。

咨询热线：137-7357-9552
立即联系
  • 产品介绍
  • 规格尺寸
  • 性能曲线
  • 其他数据

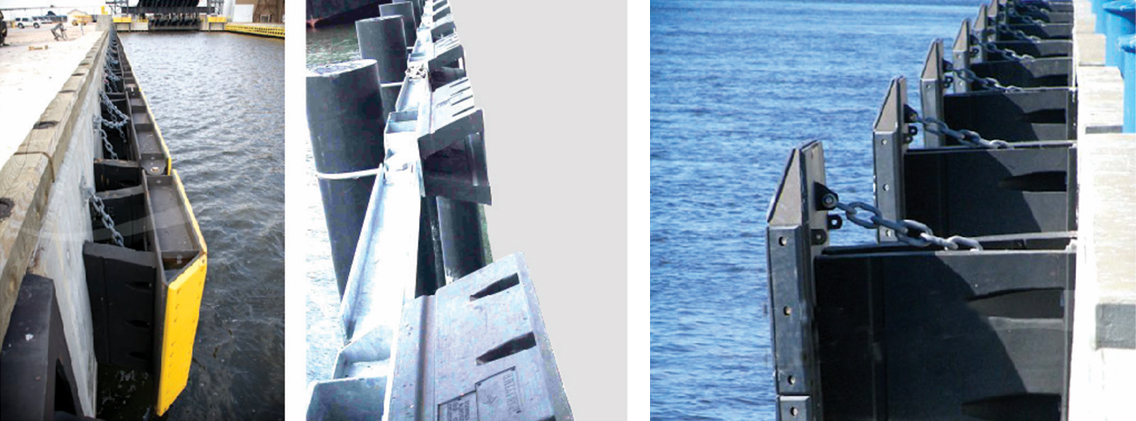

  • 工程实例

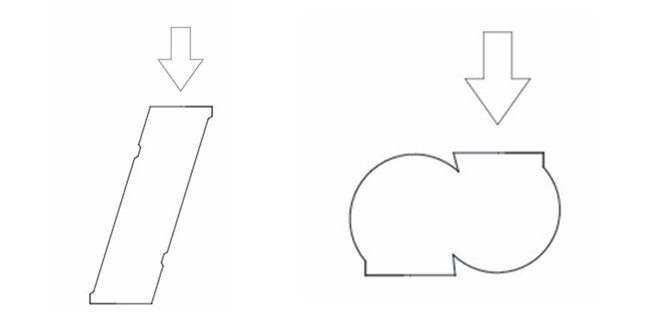

特点：
1. 形状简练
2. 剪切性能优异
3. 性能规格齐全

应用：
1. 集装箱船码头
2. 油船码头
3. 滚装货轮和普通货船码头

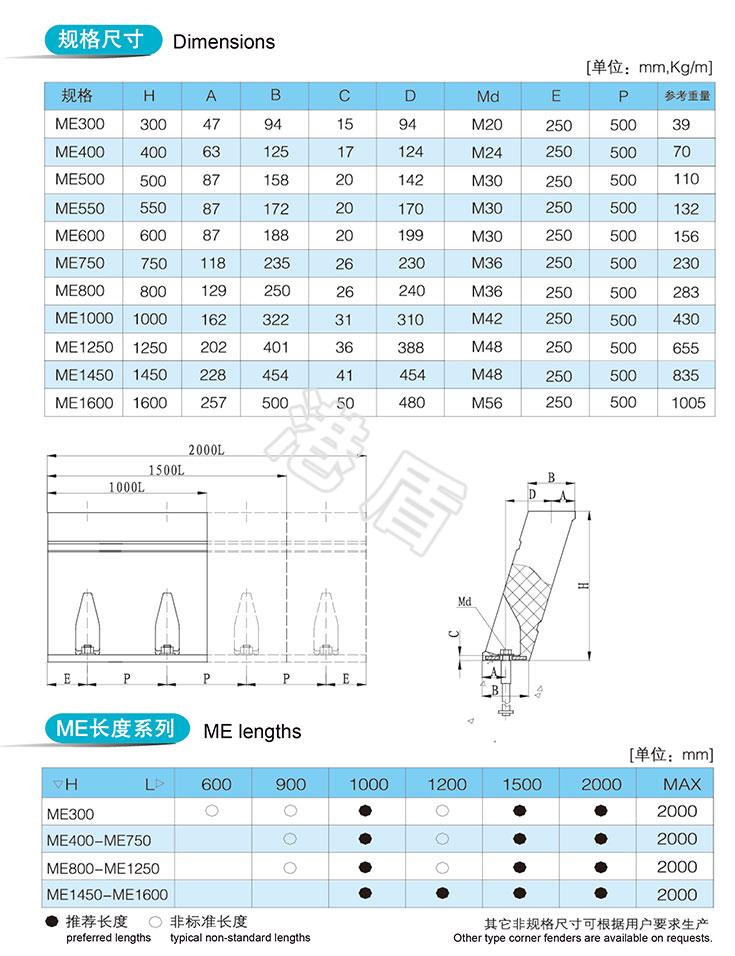

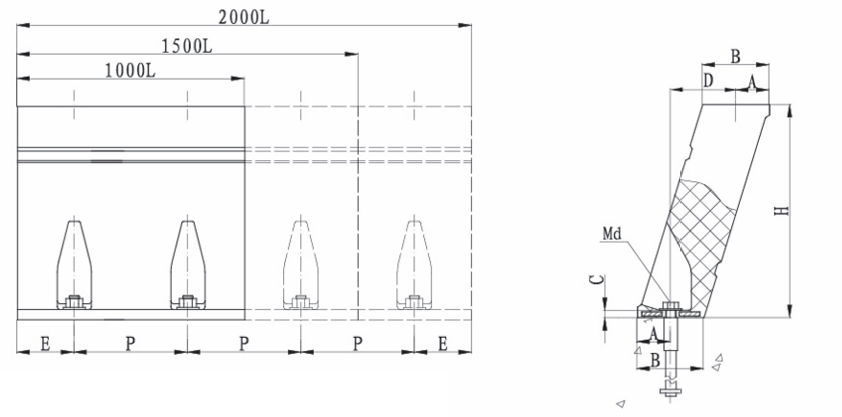

规格 H A B C D Md E P 参考重量
ME300 300 47 94 15 94 M20 250 500 39
ME400 400 63 125 17 124 M24 250 500 70
ME500 500 87 158 20 142 M30 250 500 110
ME550 550 87 172 20 170 M30 250 500 132
ME600 600 87 188 20 199 M30 250 500 156
ME750 750 118 235 26 230 M36 250 500 230
ME800 800 129 250 26 240 M36 250 500 283
ME1000 1000 162 322 31 310 M42 250 500 430
ME1250 1250 202 401 36 388 M48 250 500 655
ME1450 1450 228 454 41 454 M48 250 500 835
ME1600 1600 257 500 50 480 M56 250 500 1005

ME长度系列


▽H        L▷ 600 900 1000 1200 1500 2000 MAX
ME300 ○ ○ ● ○ ● ● 2000
ME400-ME750
○ ● ○ ● ● 2000
ME800-ME1250

● ○ ● ● 2000
ME1450-ME1600

● ● ● ● 2000
●推荐长度   ○非标准长度                       其它非规格尺寸可根据用户要求生产

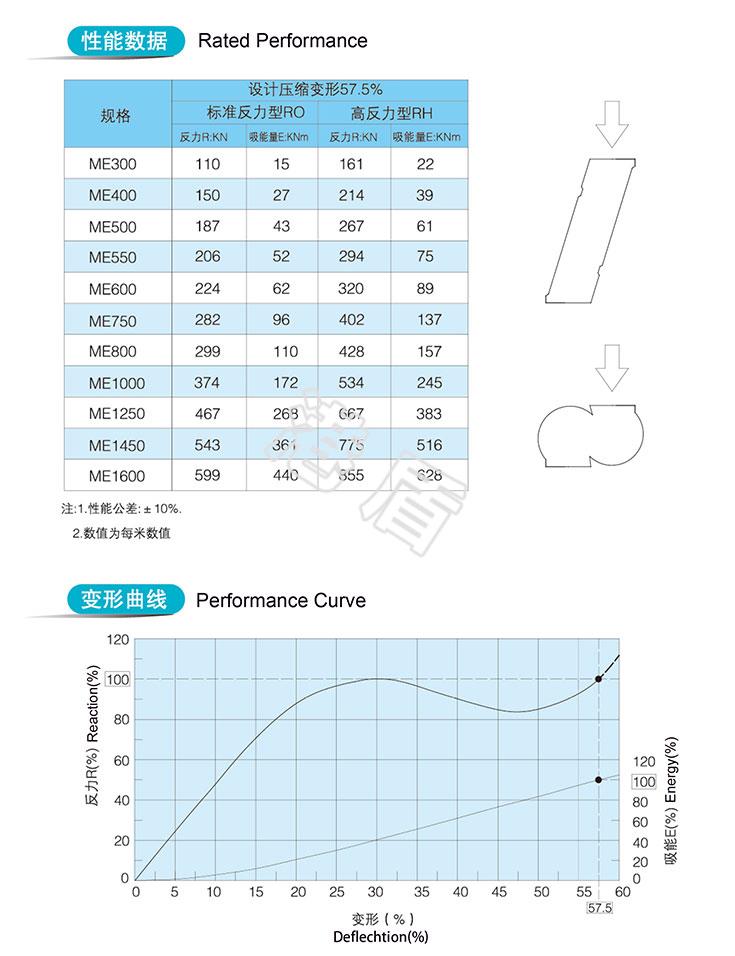

性能数据：


规格 设计压缩变形57.5%
标准反力型RO 高反力型RH
反力R:KN 吸能量E:KNm 反力R:KN 吸能量E:KNm
ME300 110 15 161 22
ME400 150 27 214 39
ME500 187 43 267 61
ME550 206 52 294 75
ME600 224 62 320 89
ME750 282 96 402 137
ME800 299 110 428 157
ME1000 374 172 534 245
ME1250 467 268 667 383
ME1450 543 361 775 516
ME1600 599 440 855 628
注:1.性能公差:±10%。 2.数值为每米数值。

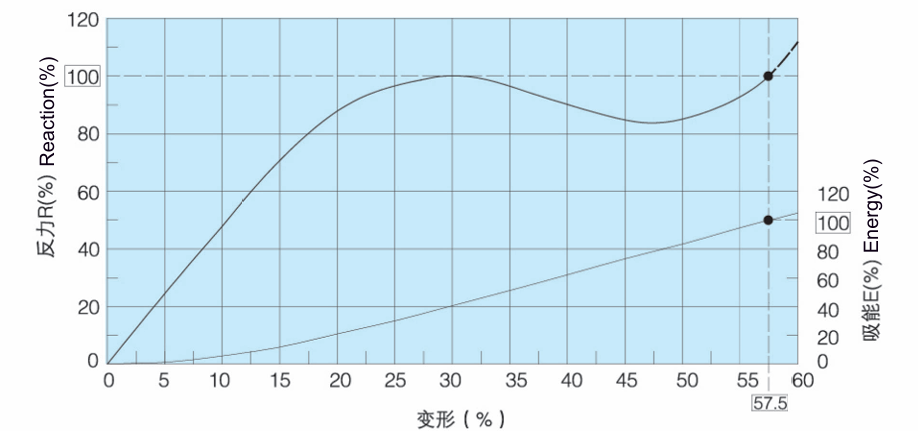

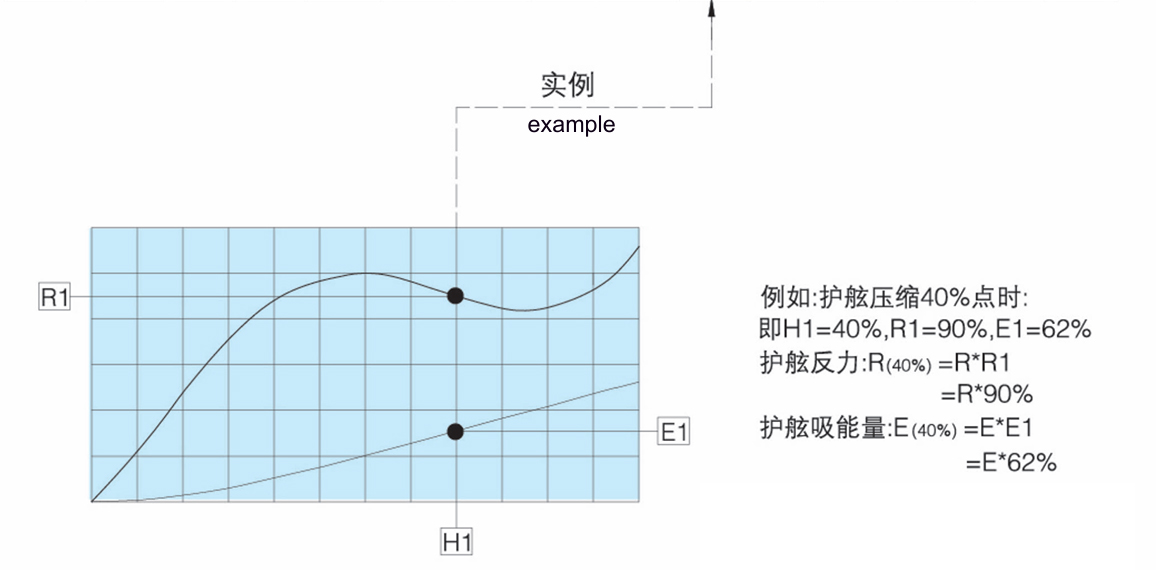

变形对应表:


H(%) 0 5 10 15 20 25 30 35 40 45 50 55 57.5 60
E(%) 0 2 6 12 22 30 41 51 62 73 83 94 100 106
R(%) 0 24 47 71 87 96 100 97 90 84 85 92 100 112

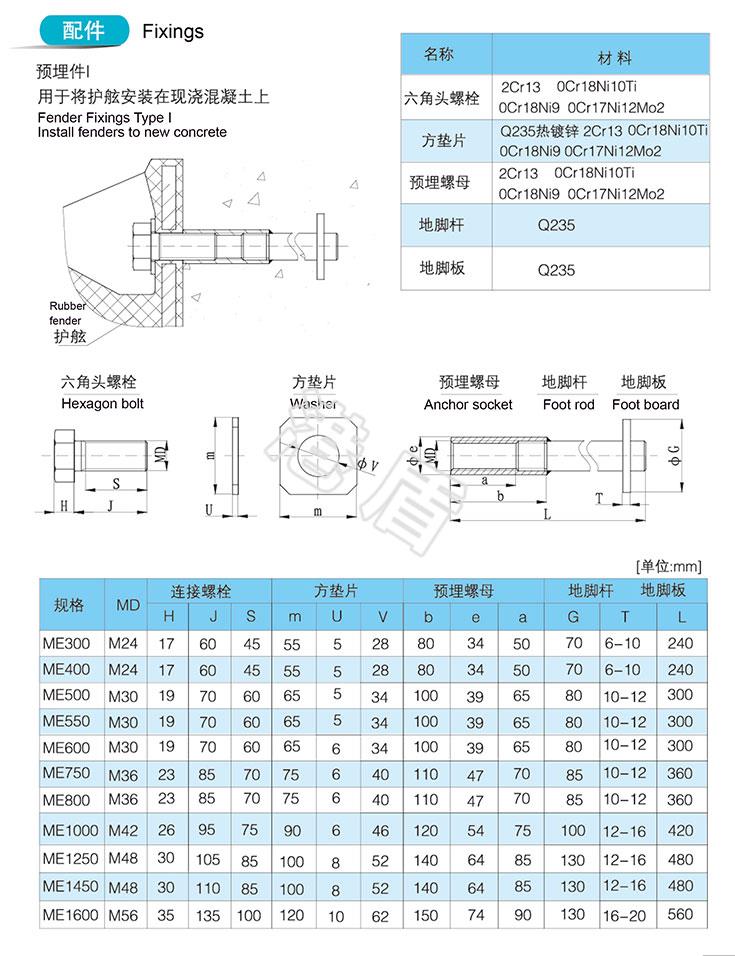

配件

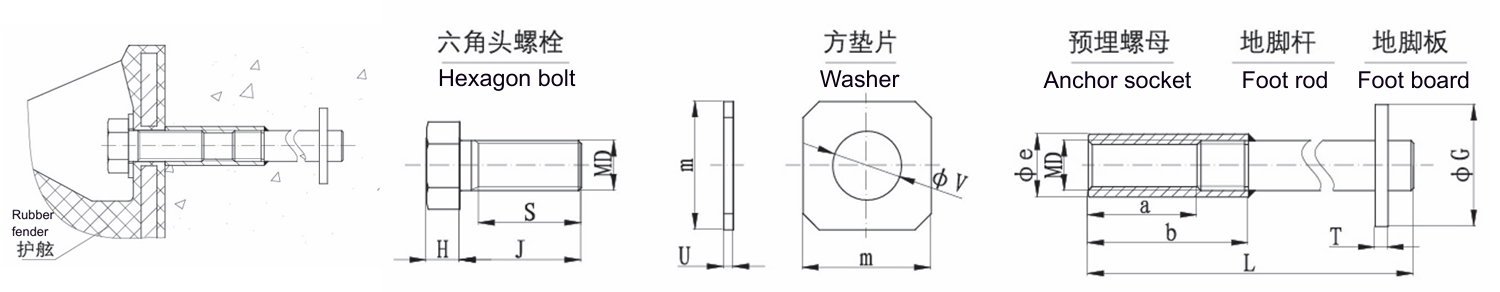

预埋件I，用于将护舷安装在现浇混凝土上。


名称 材料
六角头螺栓 2Cr13 0Cr18Ni10Ti 0Cr18Ni9 0Cr17Ni12Mo2
方垫片 Q235热镀锌 2Cr13 0Cr18Ni9 0Cr17Ni12Mo2
预埋螺母 2Cr13 0Cr18Ni10Ti 0Cr18Ni9 0Cr17Ni12Mo2
地脚杆 Q235
地脚板 Q235

规格 MD 六角头螺栓 垫片 预埋螺母 地脚杆 地脚板
H J S m U V b a G T L
ME300 M24 17 60 45 55 5 28 80 50 70 6-10 240
ME400 M24 17 60 45 55 5 28 80 50 70 6-10 240
ME500 M30 19 70 60 65 5 34 100 65 80 10-12 300
ME550 M30 19 70 60 65 5 34 100 65 80 10-12 300
ME600 M30 19 70 60 65 6 34 100 65 80 10-12 300
ME750 M36 23 85 70 75 6 40 110 70 85 10-12 360
ME800 M36 23 85 70 75 6 40 110 70 85 10-12 360
ME1000 M42 26 95 75 90 6 46 120 75 100 12-16 420
ME1250 M48 30 105 85 100 8 52 140 85 130 12-16 480
ME1450 M48 30 110 85 100 8 52 140 85 130 12-16 480
ME1600 M56 35 135 100 120 10 62 150 90 130 16-20 560

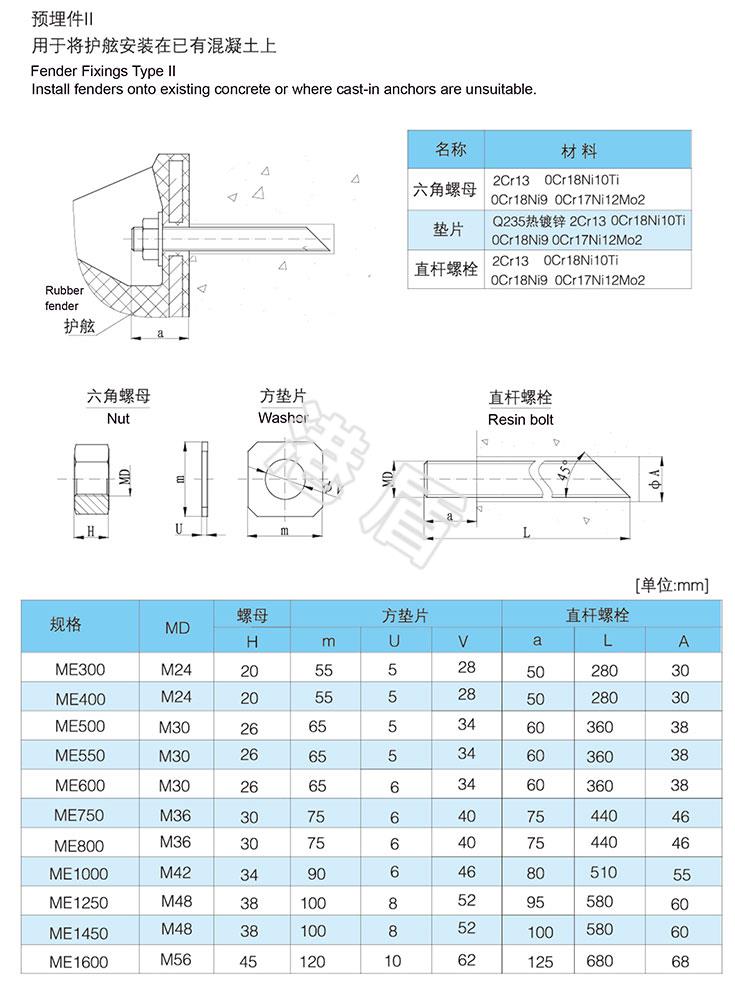

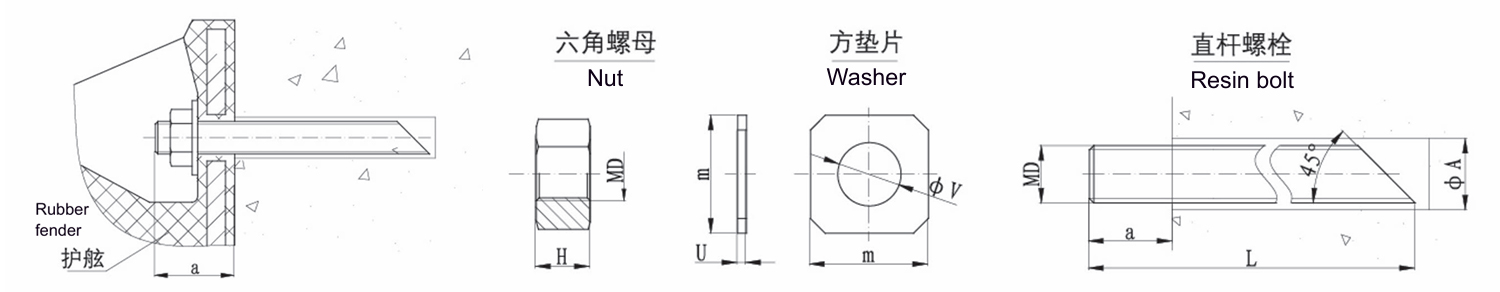

预埋件II，用于将护舷安装在已有混凝土上。


名称 材料
六角螺母 2Cr13    0Cr18Ni10Ti     0Cr18Ni9    0Cr17Ni12Mo2
垫片 Q235热镀锌    2Cr13   0Cr18Ni10Ti    0Cr18Ni9    0Cr17Ni12Mo2
直杆螺栓 2Cr13    0Cr18Ni10Ti     0Cr18Ni9    0Cr17Ni12Mo2


规格 MD 螺母 方垫片 直杆螺栓
H m U V a L A
ME300 M24 20 55 5 28 50 280 30
ME400 M24 20 55 5 28 50 280 30
ME500 M30 26 65 5 34 60 360 38
ME550 M30 26 65 5 34 60 360 38
ME600 M30 26 65 6 34 60 360 38
ME750 M36 30 75 6 40 75 440 46
ME800 M36 30 75 6 40 75 440 46
ME1000 M42 34 90 6 46 80 510 55
ME1250 M48 38 100 8 52 95 580 60
ME1450 M48 38 100 8 52 100 580 60
ME1600 M56 45 120 10 62 125 680 68

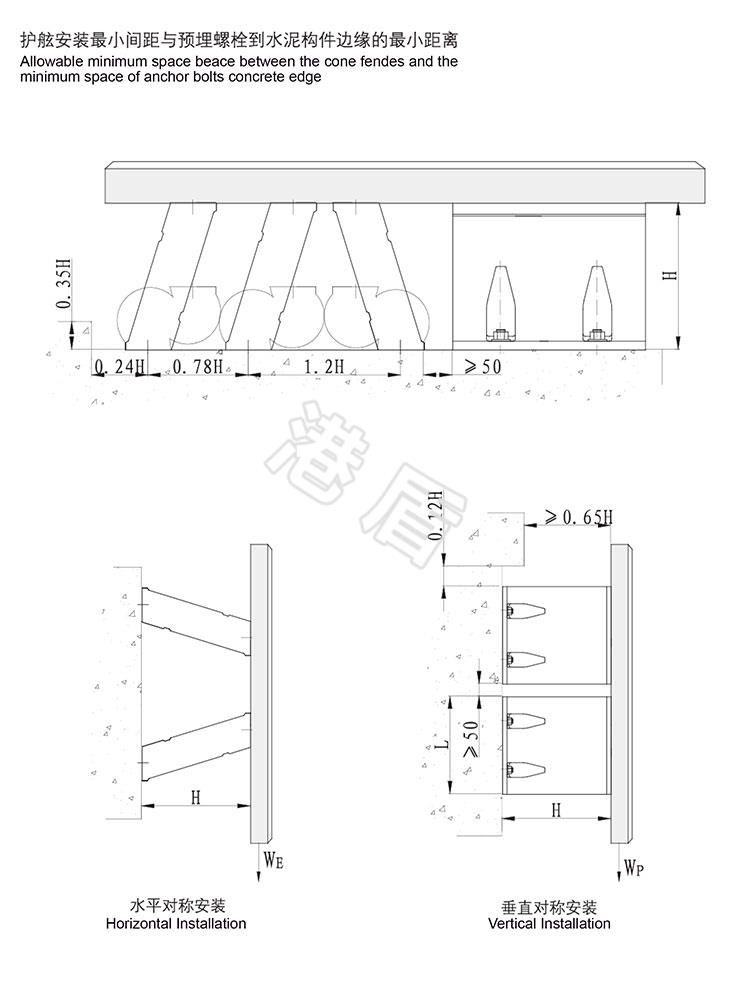

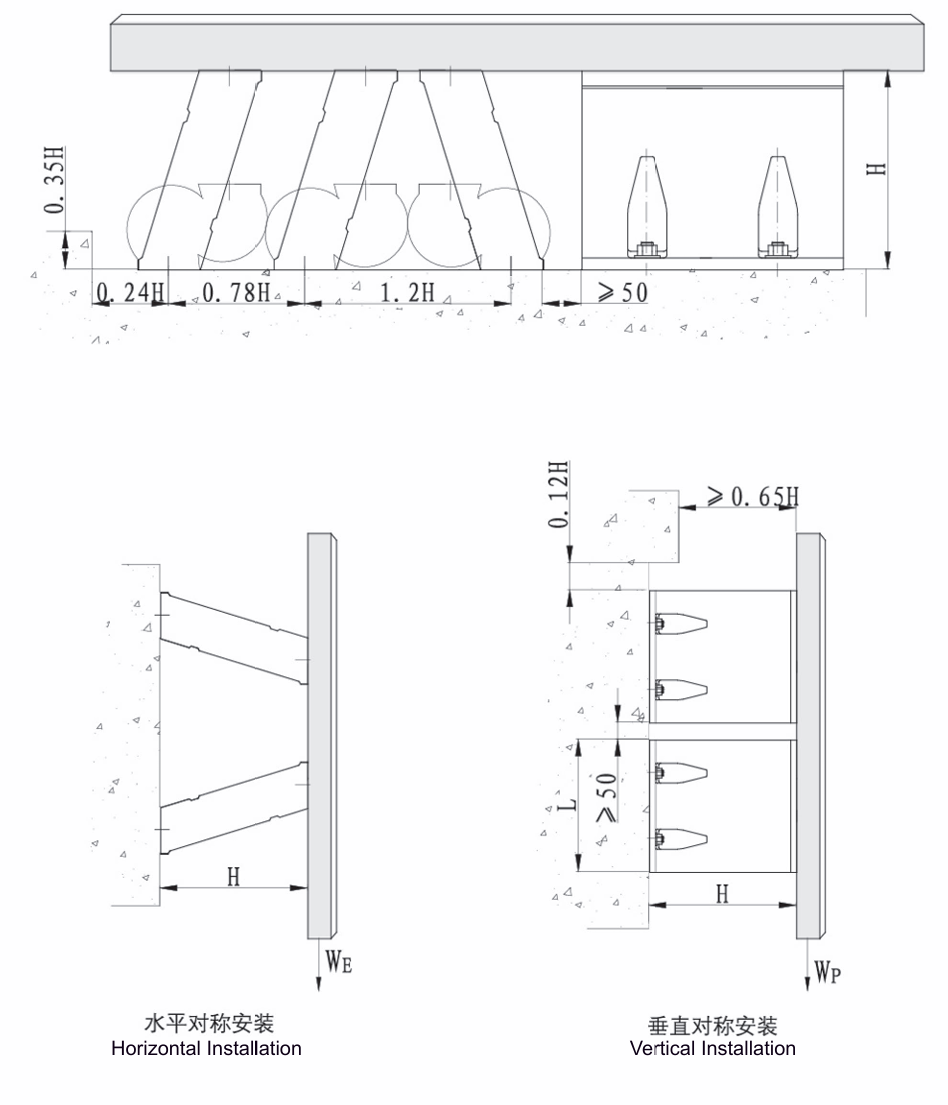

护舷安装最小间距与预埋螺栓到水泥构件边缘的最小距离
