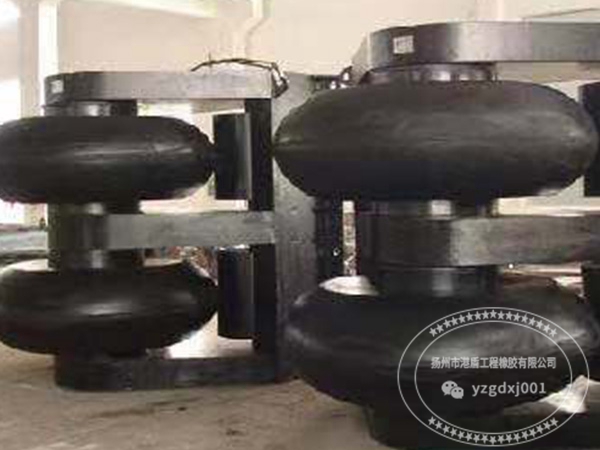

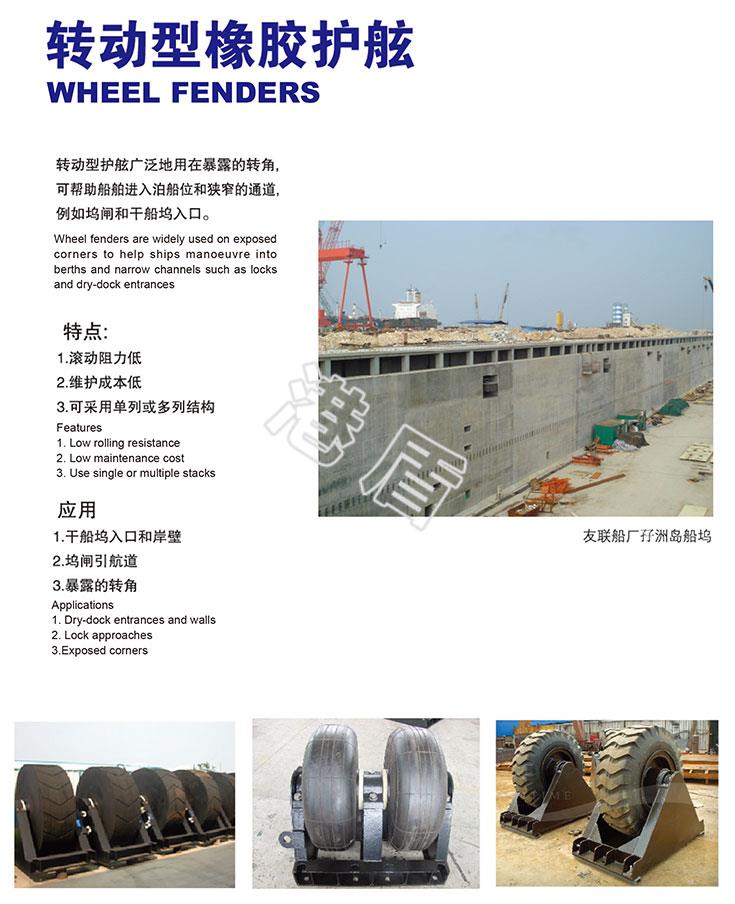

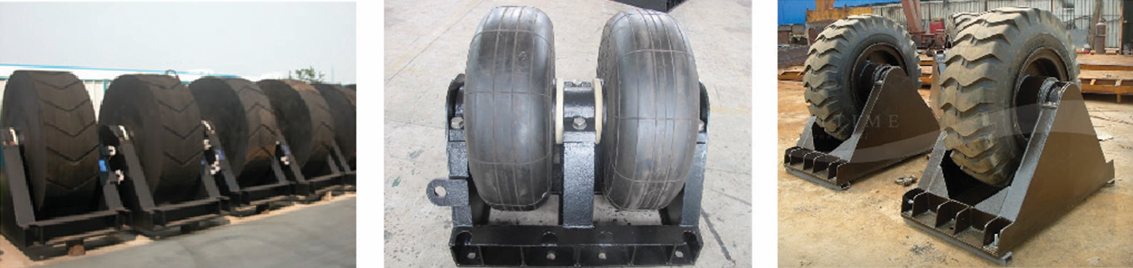

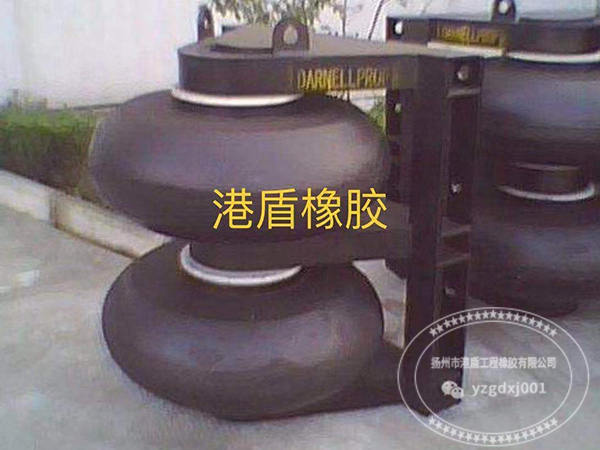

转动型橡胶护舷

转动型护舷广泛地用在暴露的转角,可帮助船舶进入泊船位和狭窄的通道,例如坞闸和干船坞入口。

  • 产品介绍
  • 规格尺寸
  • 性能曲线
  • 其他数据
  • 工程实例
特点:
1. 滚动阻力低
2. 维护成本低
3. 可采用单列或多列结构

应用:
1. 干船坞入口和岸壁
2. 坞闸引航道
3. 暴露的转角

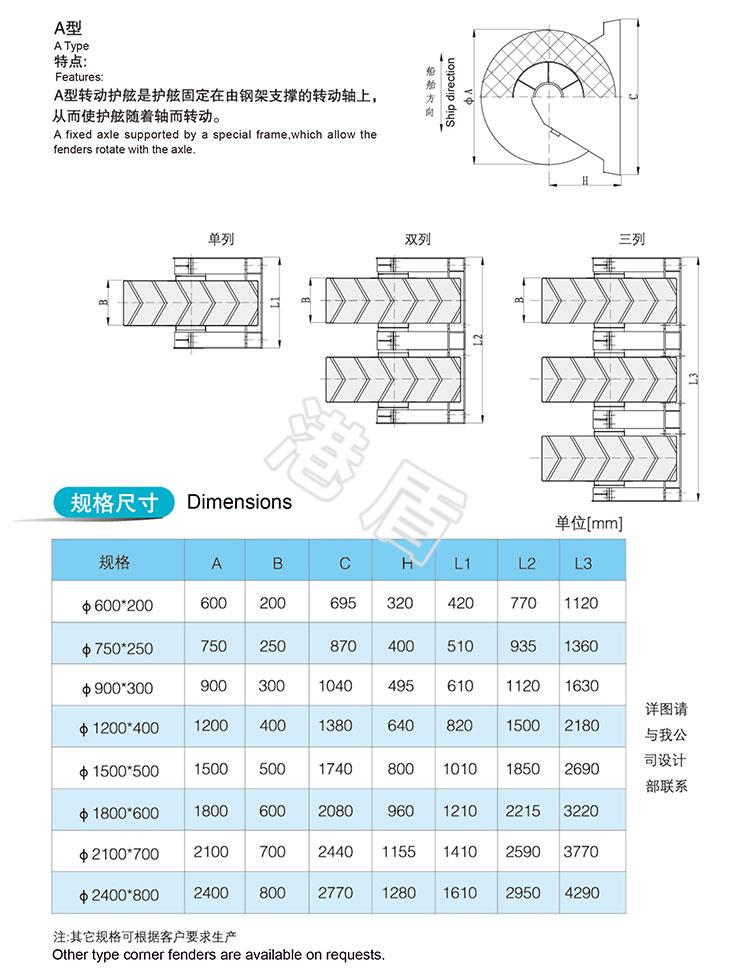

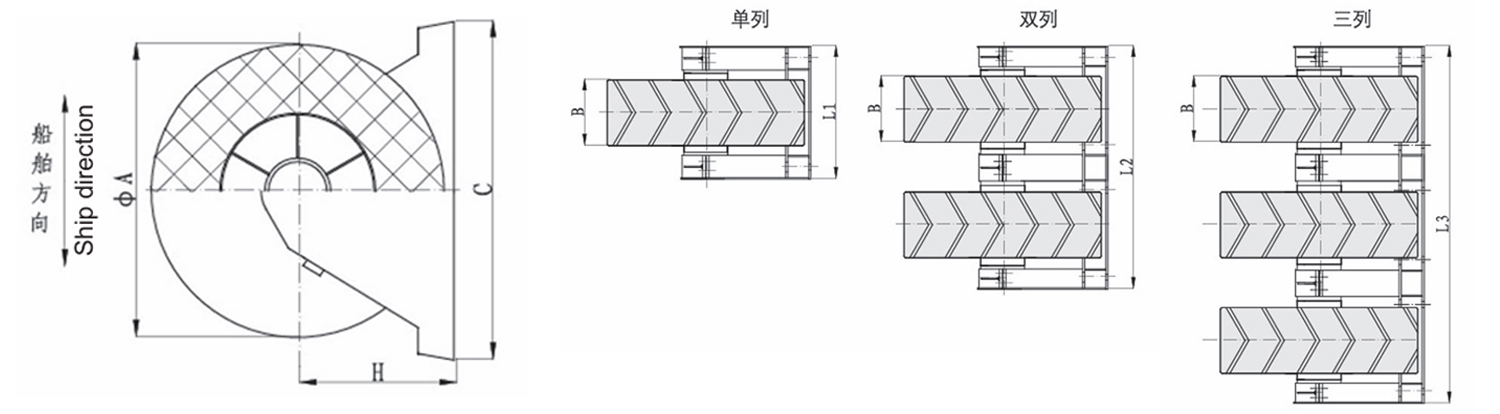

A型
特点:
A型转动护舷是护舷固定在由钢架支撑的转动轴上,从而使护舷随着轴而转动。

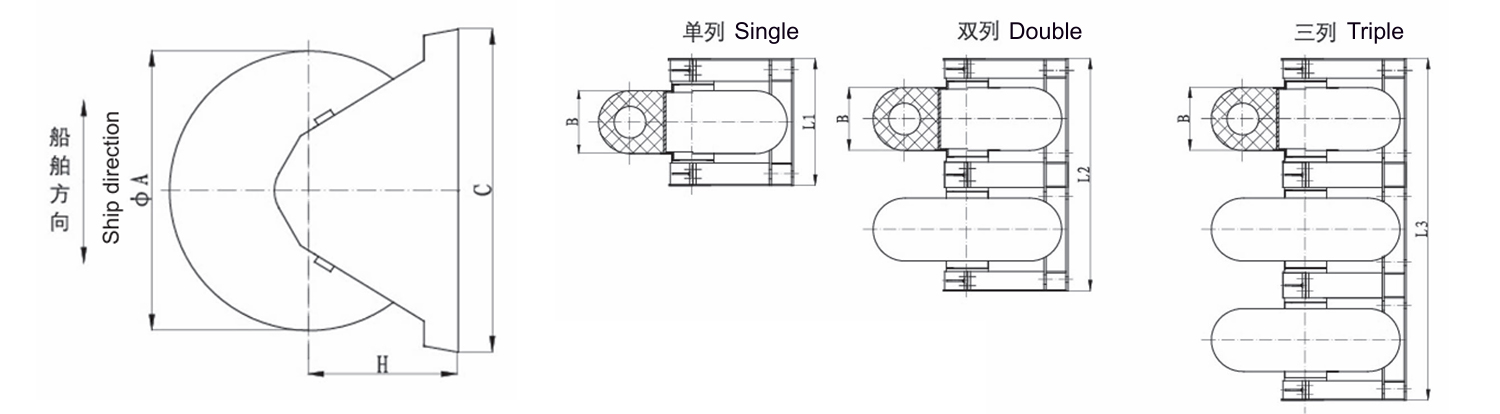

规格尺寸:
规格 A B C H L1 L2 L3
Φ600*200 600 200 695 320 420 770 1120
Φ750*250 750 250 870 400 510 935 1360
Φ900*300 900 300 1040 495 610 1120 1630
Φ1200*400 1200 400 1380 640 820 1500 2180
Φ1500*500 1500 500 1740 800 1010 1850 2690
Φ1800*600 1800 600 2080 960 1210 2215 3220
Φ2100*700 2100 700 2440 1155 1410 2590 3770
Φ2400*800 2400 800 2770 1280 1610 2950 4290
注:其它规格可根据客户要求生产

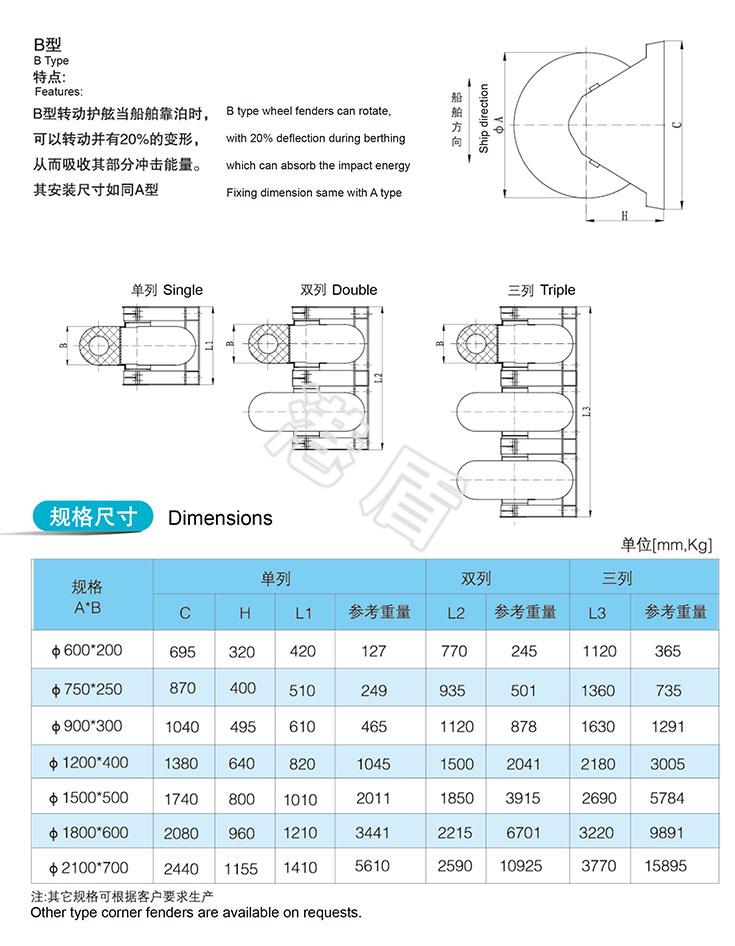

B型
特点:
B型转动护舷当船舶靠泊时,可以转动并有20%的变形,从而吸收其部分冲击能量。其安装尺寸如同A型。

规格尺寸:
规格A*B 单列 双列 三列
C H L1 参考重量 L2 参考重量 L3 参考重量
Φ600*200 695 320 420 127 770 245 1120 365
Φ750*250 870 400 510 249 935 501 1360 735
Φ900*300 1040 495 610 465 1120 878 1630 1291
Φ1200*400 1350 640 820 1045 1500 2041 2180 3005
Φ1500*500 1740 800 1010 2011 1850 3915 2690 5784
Φ1800*600 2080 960 1210 3441 2215 6701 3220 9891
Φ2100*700 2440 1155 1410 5610 2590 10925 3770 15895

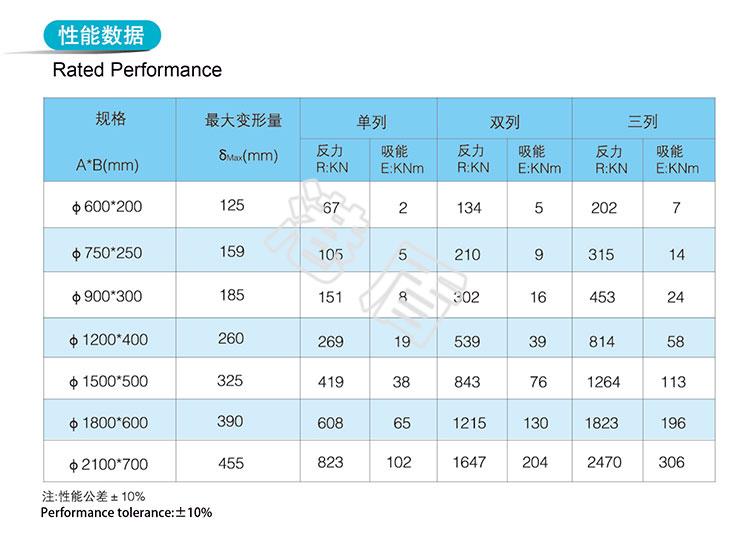

性能数据:
规格
A*B(mm)
最大变形量
δMax(mm)
单列 双列 三列
反力R:KN 吸能E:KNm 反力R:KN 吸能E:KNm 反力R:KN 吸能E:KNm
Φ600*200 125 67 2 134 5 202 7
Φ750*250 159 105 5 210 9 315 14
Φ900*300 185 151 8 302 16 453 24
Φ1200*400 260 269 19 539 39 814 58
Φ1500*500 325 419 38 843 76 1264 113
Φ1800*600 390 608 65 1215 130 1823 196
Φ2100*700 455 823 102 1647 204 2470 306
注:性能公差±10%

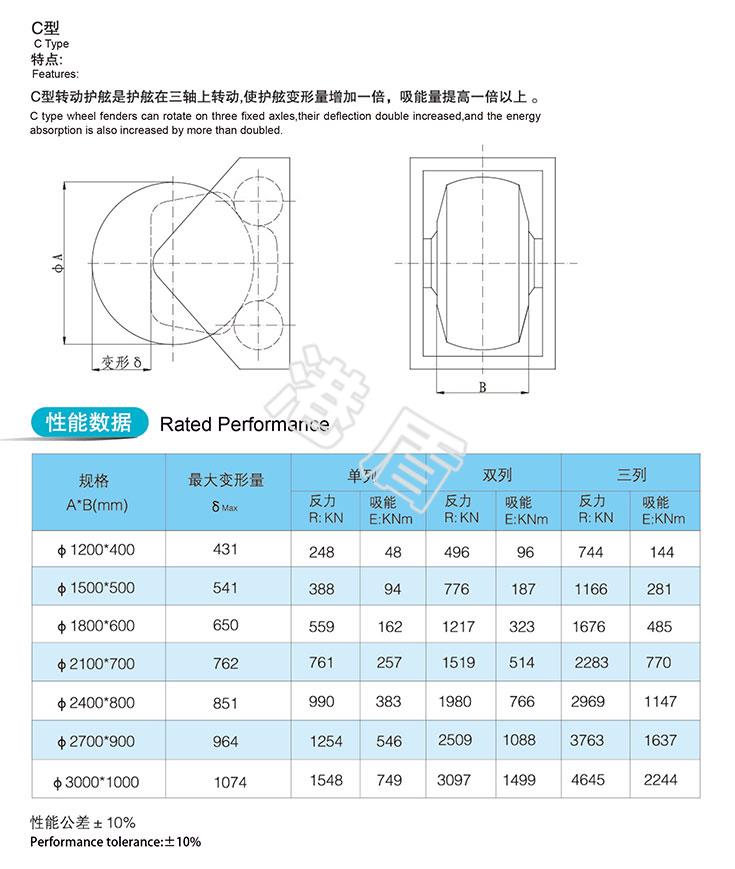

C型
特点:

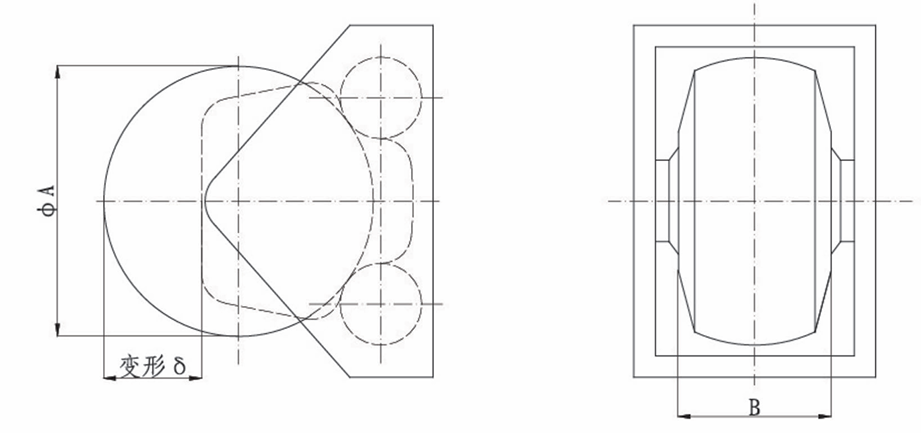

C型转动护舷是护舷在三轴上转动,使护舷变形量增加一倍,吸能量提高一倍以上。

性能数据:
规格
A*B(mm)
最大变形量
δMax(mm)
单列 双列 三列
反力R:KN 吸能E:KNm 反力R:KN 吸能E:KNm 反力R:KN 吸能E:KNm
Φ1200*400 431 248 48 496 96 744 144
Φ1500*500 541 388 94 776 187 1166 281
Φ1800*600 650 559 162 1217 323 1676 485
Φ2100*700 762 761 257 1519 514 2283 770
Φ2400*800 851 990 383 1980 766 2969 1147
Φ2700*900 964 1254 546 2509 1088 3763 1637
Φ3000*1000 1074 1548 749 3097 1499 4645 2244
注:性能公差±10%
