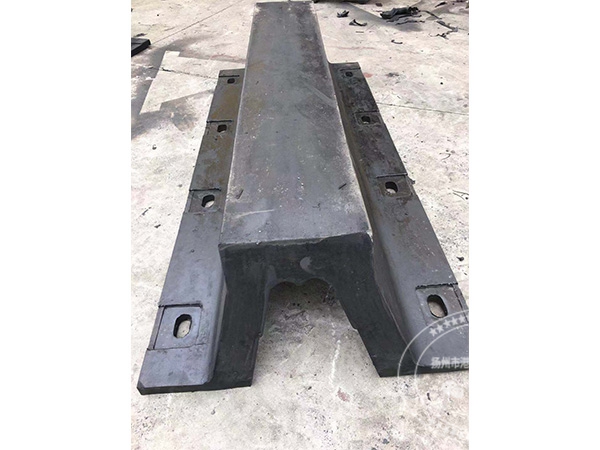

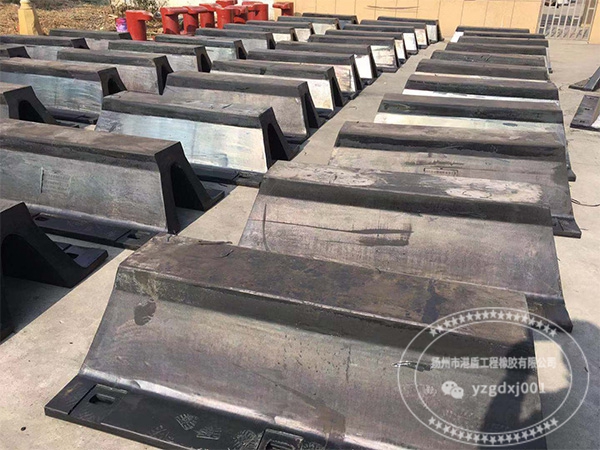

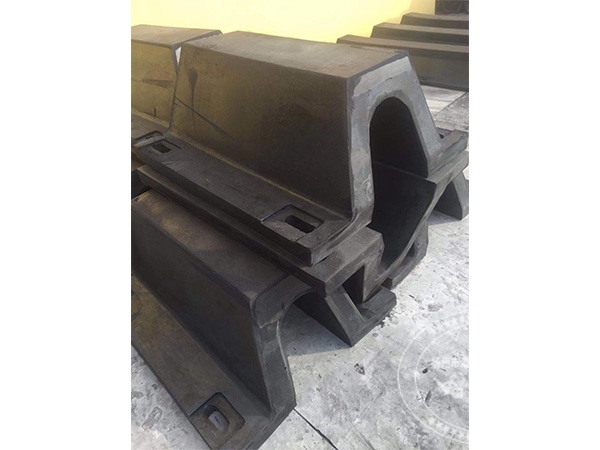

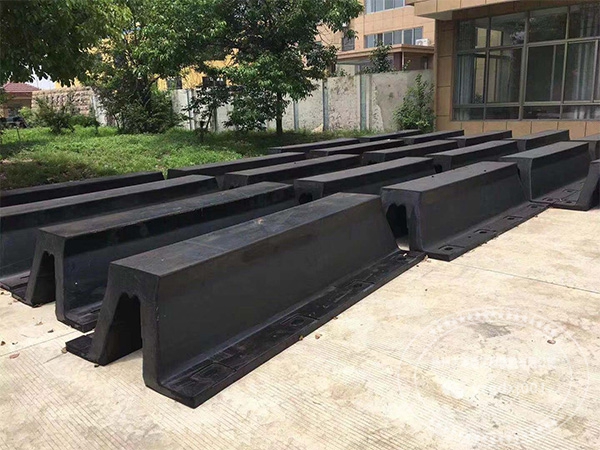

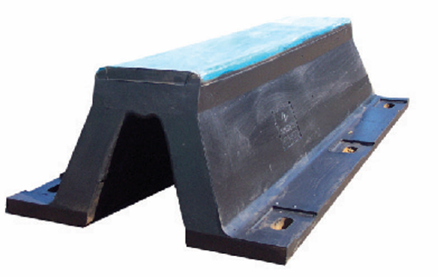

DGH拱型橡胶护舷

DGH拱型护舷是V型护舷的换代产品，具有简单而稳固的结构，可以在最恶劣的环境下应用，其前方可安装超高分子聚乙烯面板和钢制防冲板。

咨询热线：137-7357-9552
立即联系
  • 产品介绍
  • 规格尺寸
  • 性能曲线
  • 其他数据

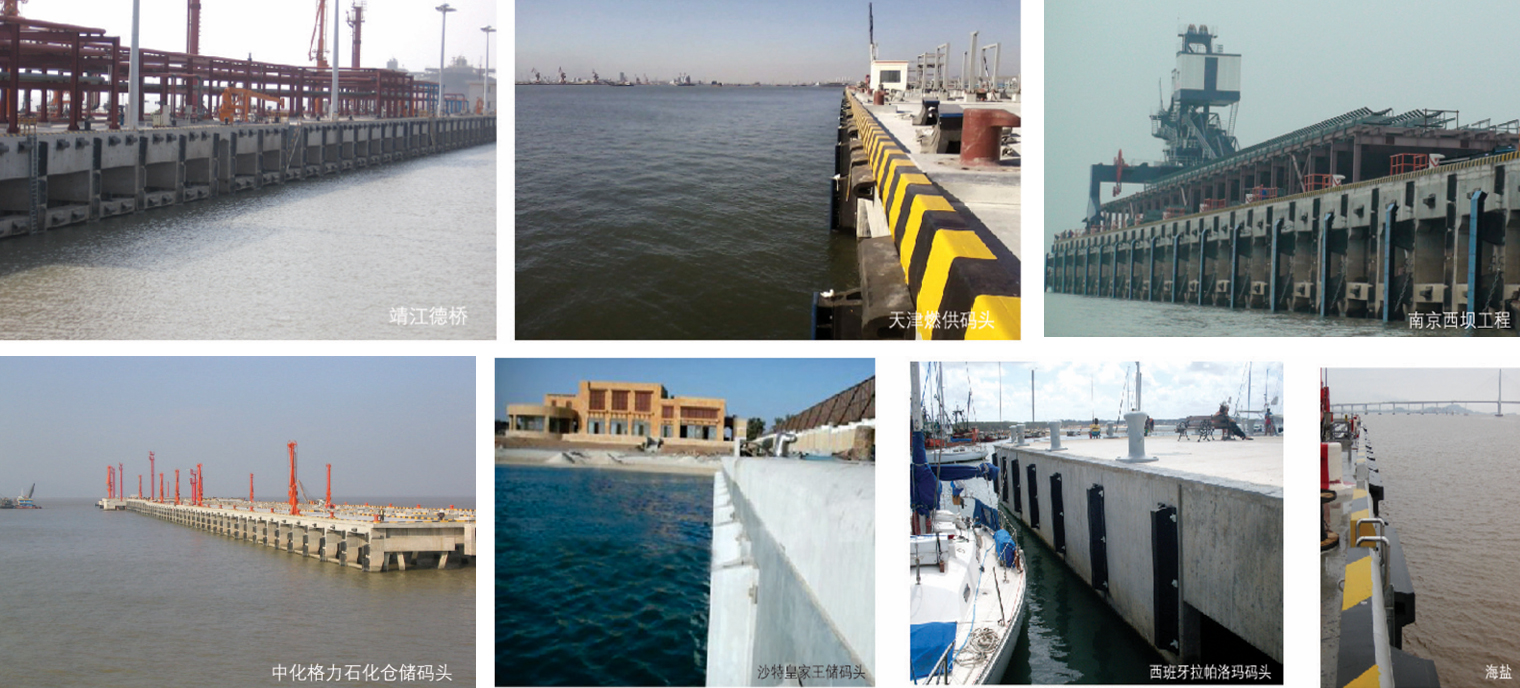

  • 工程实例
特点：
1. 反力低，吸能量高
2. 结构简单合理，使用寿命长
3. 前方可设置防冲板，保护护舷，降低面压
4. 规格全,可满足多种设计要求

应用：
1. 普通货轮码头
2. 滚装船码头
3. 施工船港口
4. 驳船和拖轮泊船位

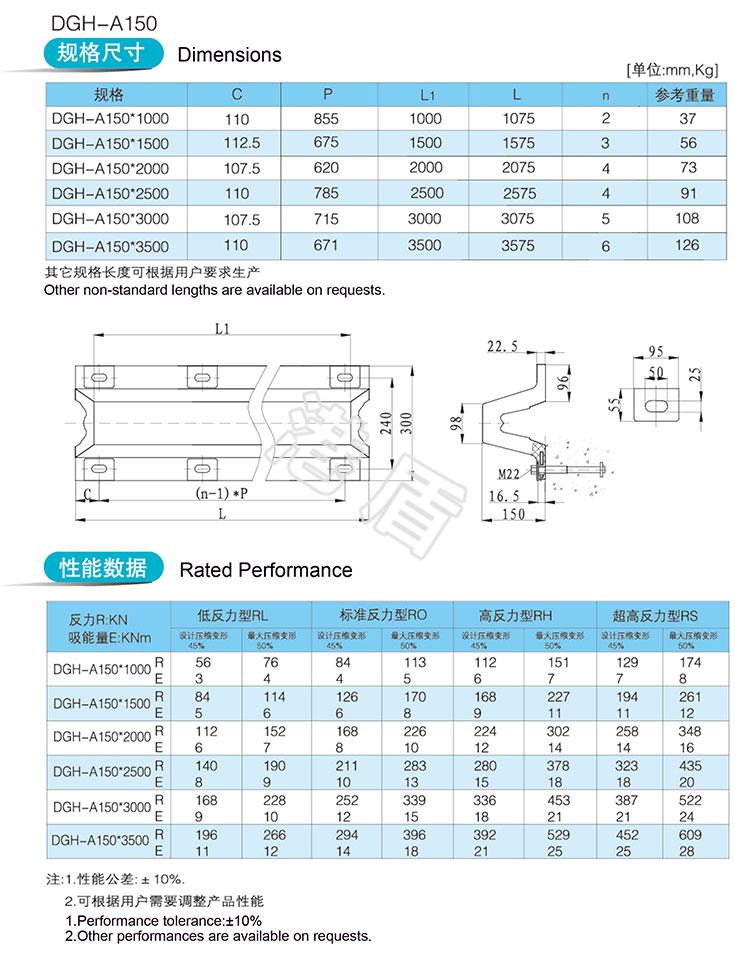

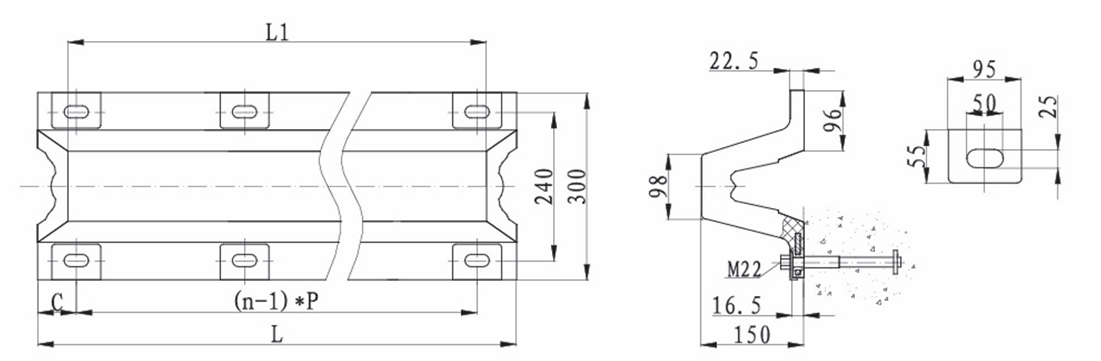

DGH-A150
规格尺寸：
规格 C P L1 L n 参考重量
DGH-A150*1000 110 855 1000 1075 2 37
DGH-A150*1500 112.5 675 1500 1575 3 56
DGH-A150*2000 107.5 620 2000 2075 4 73
DGH-A150*2500 110 785 2500 2575 4 91
DGH-A150*3000 107.5 715 3000 3075 5 108
DGH-A150*3500 110 671 3500 3575 6 126
其它规格长度可根据用户要求生产




性能数据：

反力R:KN
吸能量E:KNm 		低反力型RL 标准反力型RO 高反力型RH 超高反力型RS
设计压缩变形45% 最大压缩变形50% 设计压缩变形45% 最大压缩变形50% 设计压缩变形45% 最大压缩变形50% 设计压缩变形45% 最大压缩变形50%
DGH-A150*1000 R 56 76 84 113 112 151 129 174
E 3 4 4 5 6 7 7 8
DGH-A150*1500 R 84 114 126 170 168 227 194 261
E 5 6 6 8 9 11 11 12
DGH-A150*2000 R 112 152 168 226 224 302 258 348
E 6 7 8 10 12 14 14 16
DGH-A150*2500 R 140 190 211 283 280 378 323 435
E 8 9 10 13 15 18 18 20
DGH-A150*3000 R 168 228 252 339 336 453 387 522
E 9 10 12 15 18 21 21 24
DGH-A150*3500 R 196 266 294 396 392 529 452 609
E 11 12 14 18 21 25 25 28
注:1.性能公差:+ 10%. 2.可根据用户需要调整产品性能

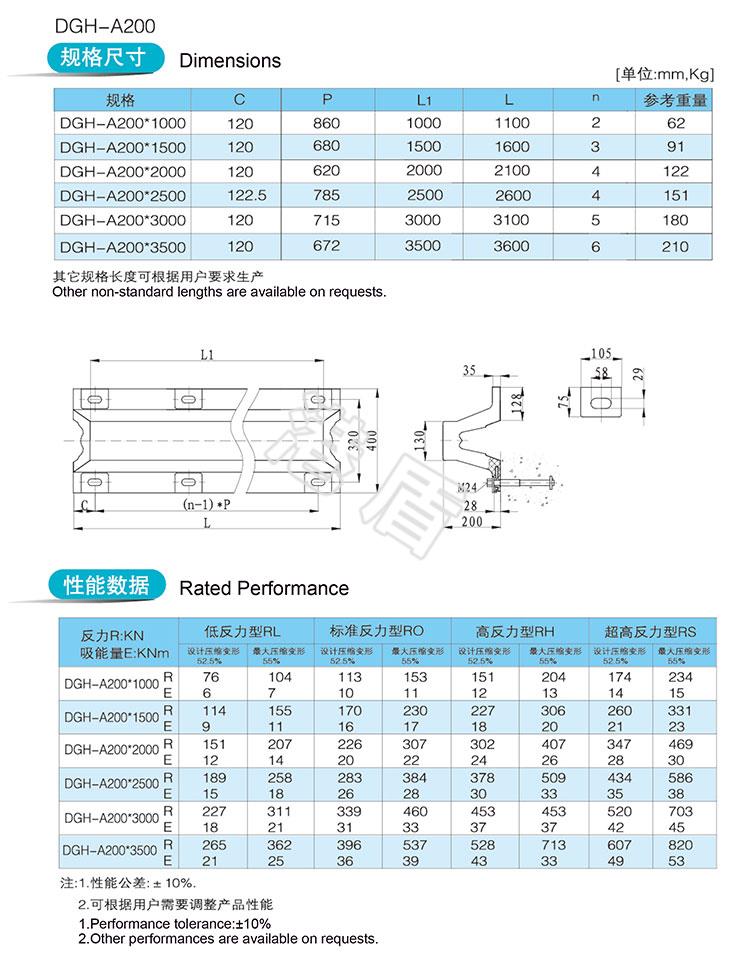

DGH-A200
规格尺寸：


规格 C P L1 L n 参考重量
DGH-A200*1000 120 860 1000 1100 2 62
DGH-A200*1500 120 680 1500 1600 3 91
DGH-A200*2000 120 620 2000 2100 4 122
DGH-A200*2500 122.5 785 2500 2600 4 151
DGH-A200*3000 120 715 3000 3100 5 180
DGH-A200*3500 120 672 3500 3600 6 210
其它规格长度可根据用户要求生产


性能数据：

反力R:KN
吸能量E:KNm 		低反力型RL 标准反力型RO 高反力型RH 超高反力型RS
设计压缩变形52.5% 最大压缩变形55% 设计压缩变形52.5% 最大压缩变形55% 设计压缩变形52.5% 最大压缩变形55% 设计压缩变形52.5% 最大压缩变形55%
DGH-A200*1000 R 76 104 113 153 151 204 174 234
E 6 7 10 11 12 13 14 15
DGH-A200*15000 R 114 155 170 230 227 306 260 331
E 9 11 16 17 18 20 21 23
DGH-A200*2000 R 151 207 226 307 302 407 347 469
E 12 14 20 22 24 26 28 30
DGH-A200*2500 R 189 258 283 384 378 509 434 586
E 15 18 26 28 30 33 35 38
DGH-A200*3000 R 227 311 339 460 453 453 520 703
E 18 21 31 33 37 37 42 45
DGH-A200*3500 R 265 362 396 537 528 713 607 820
E 21 25 36 39 43 33 49 53
注:1.性能公差:+ 10%. 2.可根据用户需要调整产品性能

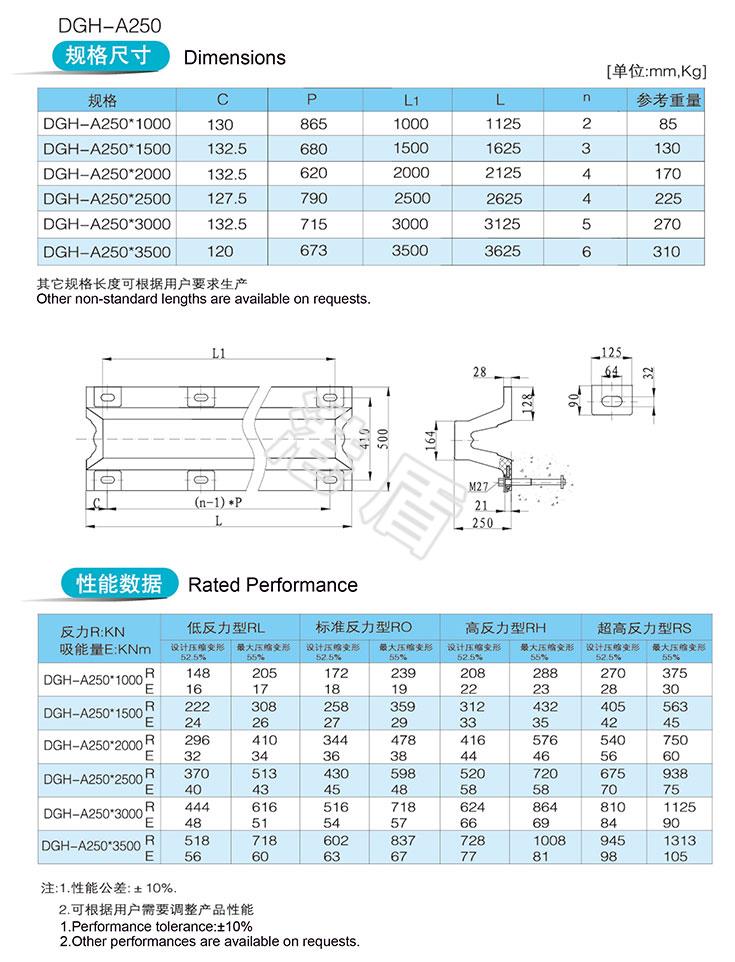

DGH-A250

规格尺寸：

规格 C P L1 L n 参考重量
DGH-A250*1000 130 865 1000 1125 2 85
DGH-A250*1500 132.5 680 1500 1625 3 130
DGH-A250*2000 132.5 620 2000 2125 4 170
DGH-A250*2500 127.5 790 2500 2625 4 225
DGH-A250*3000 132.5 715 3000 3125 5 270
DGH-A250*3500 120 673 3500 3625 6 310
其它规格长度可根据用户要求生产


性能数据：


反力R:KN
吸能量E:KNm 		低反力型RL 标准反力型RO 高反力型RH 超高反力型RS
设计压缩变形52.5% 最大压缩变形55% 设计压缩变形52.5% 最大压缩变形55% 设计压缩变形52.5% 最大压缩变形55% 设计压缩变形52.5% 最大压缩变形55%
DGH-A250*1000 R 148 205 172 239 208 288 270 375
E 16 17 18 19 22 23 28 30
DGH-A250*15000 R 222 308 258 359 312 432 405 563
E 24 26 27 29 33 35 42 45
DGH-A250*2000 R 296 410 344 478 416 576 540 750
E 32 34 36 38 44 46 56 60
DGH-A250*2500 R 370 513 430 598 520 720 675 938
E 40 43 45 48 58 58 70 75
DGH-A250*3000 R 444 606 516 718 624 864 810 1125
E 48 51 54 57 66 69 84 90
DGH-A250*3500 R 518 718 602 837 728 1008 945 1313
E 56 60 63 67 77 81 98 105
注:1.性能公差:+ 10%. 2.可根据用户需要调整产品性能

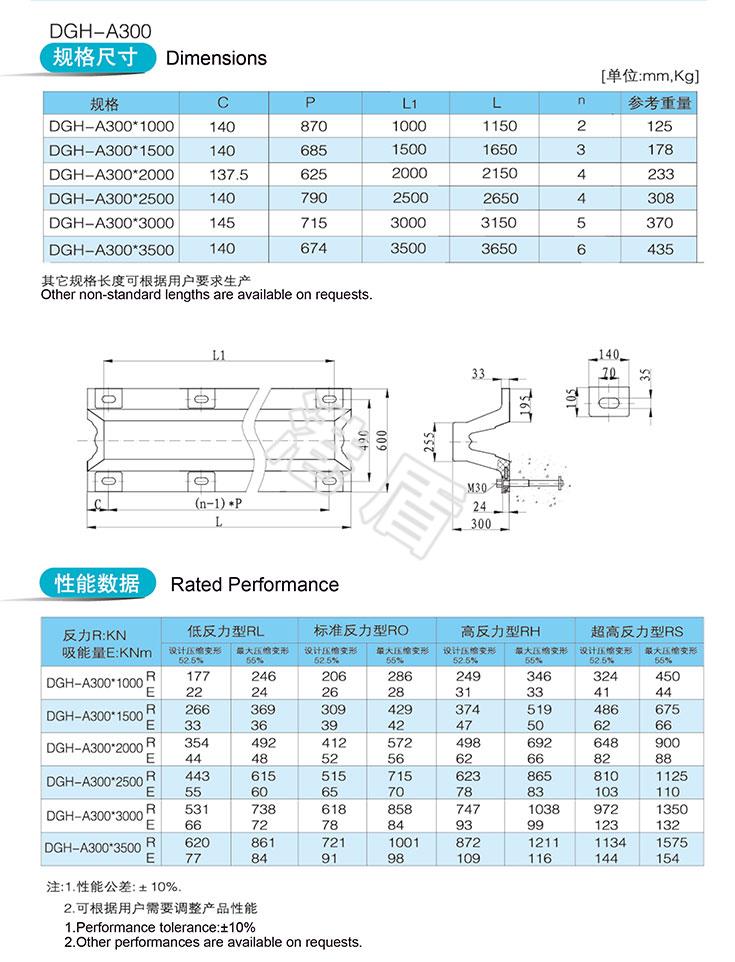

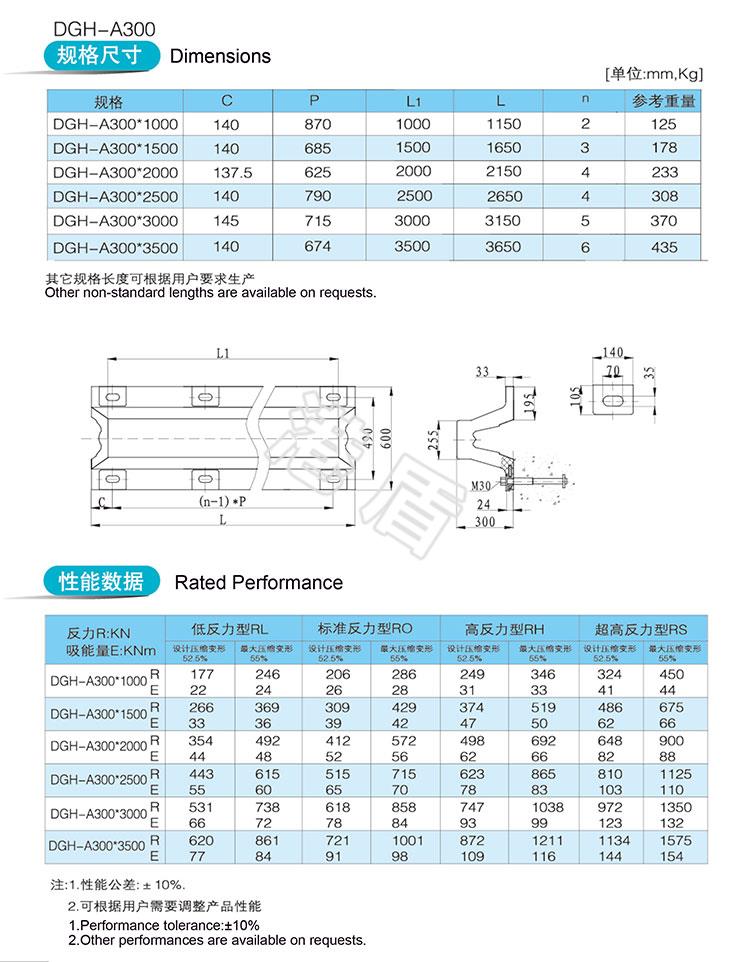

DGH-A300
规格尺寸：



规格 C P L1 L n 参考重量
DGH-A300*1000 140 870 1000 1150 2 125
DGH-A300*1500 140 685 1500 1650 3 178
DGH-A300*2000 137.5 625 2000 2150 4 233
DGH-A300*2500 140 790 2500 2650 4 308
DGH-A300*3000 145 715 3000 3150 5 370
DGH-A300*3500 140 674 3500 3650 6 435
其它规格长度可根据用户要求生产


性能数据：

反力R:KN
吸能量E:KNm 		低反力型RL 标准反力型RO 高反力型RH 超高反力型RS
设计压缩变形52.5% 最大压缩变形55% 设计压缩变形52.5% 最大压缩变形55% 设计压缩变形52.5% 最大压缩变形55% 设计压缩变形52.5% 最大压缩变形55%
DGH-A300*1000 R 177 246 206 286 249 346 324 450
E 22 24 26 28 31 33 41 44
DGH-A300*15000 R 266 369 309 429 374 519 486 675
E 33 36 39 42 47 50 62 66
DGH-A300*2000 R 354 492 412 572 498 692 648 900
E 44 48 52 56 62 66 82 88
DGH-A300*2500 R 443 615 515 715 623 865 810 1125
E 55 60 65 70 78 83 103 110
DGH-A300*3000 R 531 738 618 858 747 1038 972 1350
E 66 72 78 84 93 99 123 132
DGH-A300*3500 R 620 861 721 1001 872 1211 1134 1575
E 77 84 91 98 109 116 144 154
注:1.性能公差:+ 10%. 2.可根据用户需要调整产品性能

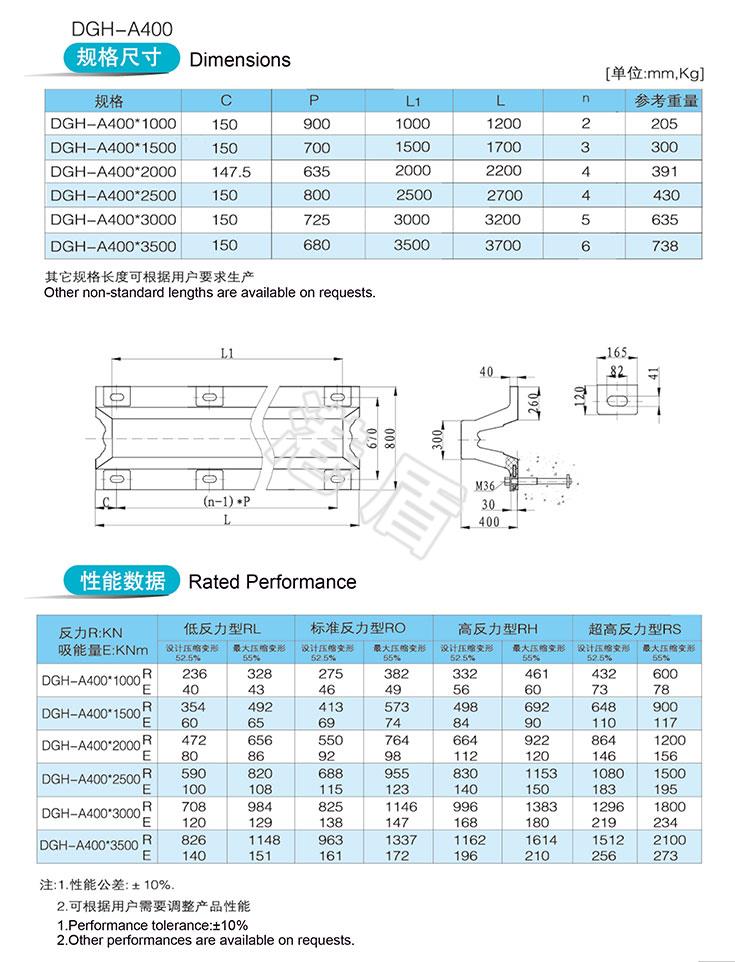

DGH-A400
规格尺寸：


规格 C P L1 L n 参考重量
DGH-A400*1000 150 900 1000 1200 2 205
DGH-A400*1500 150 700 1500 1700 3 300
DGH-A400*2000 147.5 635 2000 2200 4 391
DGH-A400*2500 150 800 2500 2700 4 430
DGH-A400*3000 150 725 3000 3200 5 635
DGH-A400*3500 150 680 3500 3700 6 738
其它规格长度可根据用户要求生产


性能数据：

反力R:KN
吸能量E:KNm 		低反力型RL 标准反力型RO 高反力型RH 超高反力型RS
设计压缩变形52.5% 最大压缩变形55% 设计压缩变形52.5% 最大压缩变形55% 设计压缩变形52.5% 最大压缩变形55% 设计压缩变形52.5% 最大压缩变形55%
DGH-A400*1000 R 236 328 275 382 332 461 432 600
E 40 43 46 49 56 60 73 78
DGH-A400*15000 R 354 492 413 573 498 692 648 900
E 60 65 69 74 84 90 110 117
DGH-A400*2000 R 472 656 550 764 664 922 864 1200
E 80 86 92 98 112 120 146 156
DGH-A400*2500 R 590 820 688 955 830 1153 1080 1500
E 100 108 115 123 140 150 183 195
DGH-A400*3000 R 708 984 825 1146 996 1383 1296 1800
E 120 129 138 147 168 180 219 234
DGH-A400*3500 R 826 1148 963 1337 1162 1614 1512 2100
E 140 151 161 172 196 210 256 273
注:1.性能公差:+ 10%. 2.可根据用户需要调整产品性能

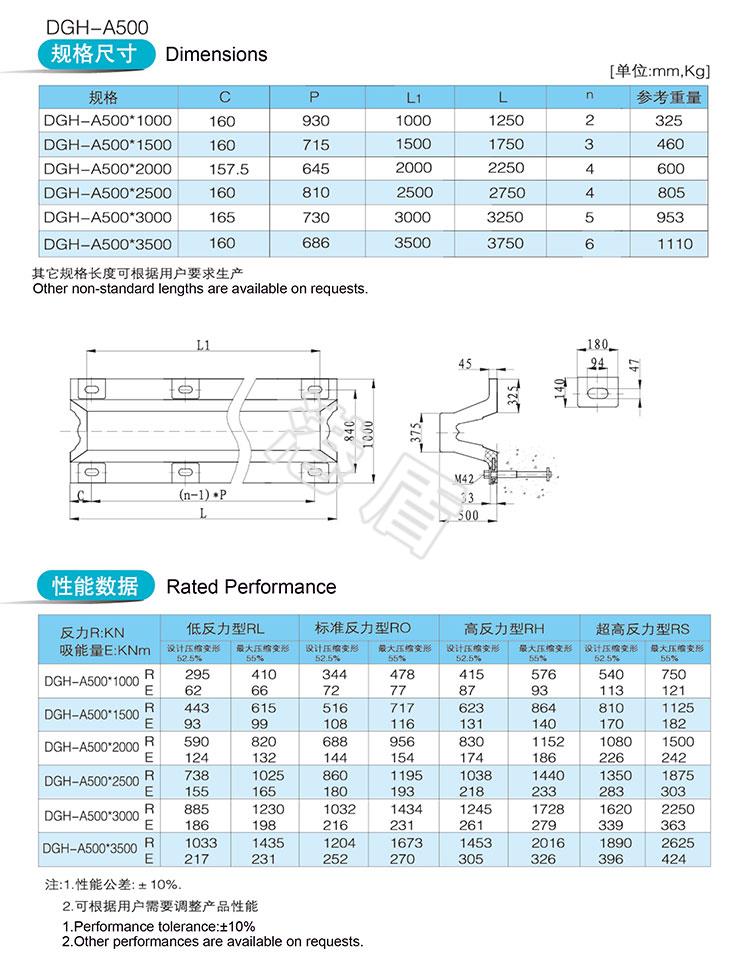

DGH-A500
规格尺寸：


规格 C P L1 L n 参考重量
DGH-A500*1000 160 930 1000 1250 2 325
DGH-A500*1500 160 715 1500 1750 3 460
DGH-A500*2000 157.5 645 2000 2250 4 600
DGH-A500*2500 160 810 2500 2750 4 805
DGH-A500*3000 165 730 3000 3250 5 953
DGH-A500*3500 160 686 3500 3750 6 1110
其它规格长度可根据用户要求生产


性能数据：

反力R:KN
吸能量E:KNm 		低反力型RL 标准反力型RO 高反力型RH 超高反力型RS
设计压缩变形52.5% 最大压缩变形55% 设计压缩变形52.5% 最大压缩变形55% 设计压缩变形52.5% 最大压缩变形55% 设计压缩变形52.5% 最大压缩变形55%
DGH-A500*1000 R 295 410 344 478 415 576 540 750
E 62 66 72 77 87 93 113 121
DGH-A500*15000 R 443 615 516 717 623 864 810 1125
E 93 99 108 116 131 140 170 182
DGH-A500*2000 R 590 820 688 956 830 1152 1080 1500
E 124 132 144 154 174 186 226 242
DGH-A500*2500 R 738 1025 860 1195 1038 1440 1350 1875
E 155 165 180 193 218 233 283 303
DGH-A500*3000 R 885 1230 1032 1434 1245 1728 1620 2250
E 186 198 216 231 261 279 339 363
DGH-A500*3500 R 1033 1435 1204 1673 1453 2016 1890 2625
E 217 231 252 270 305 326 396 424
注:1.性能公差:+ 10%. 2.可根据用户需要调整产品性能

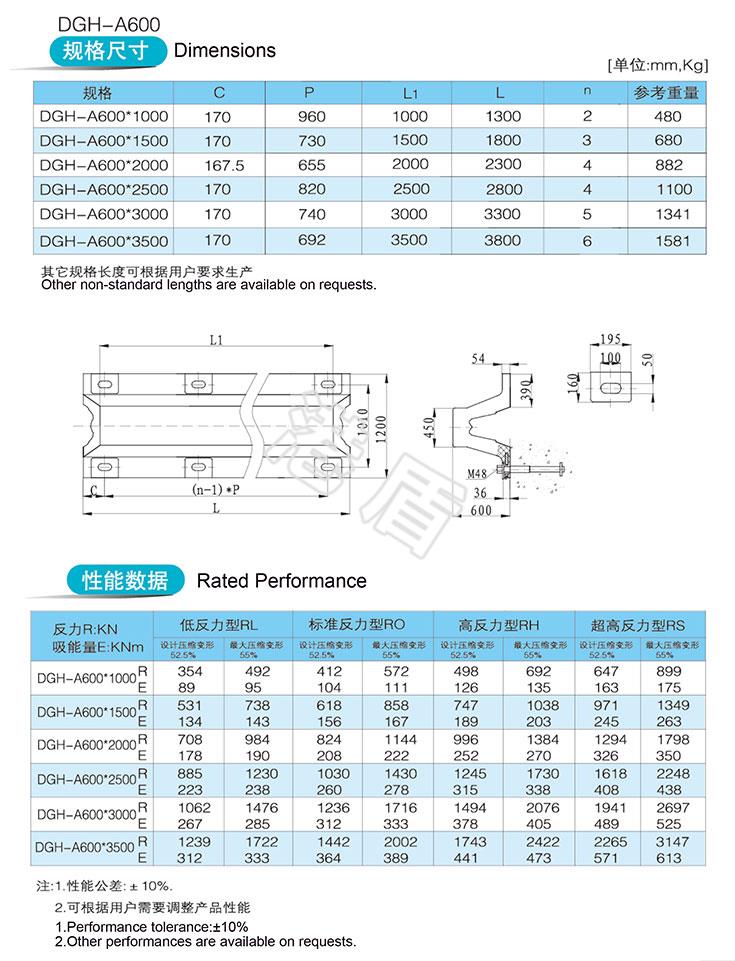

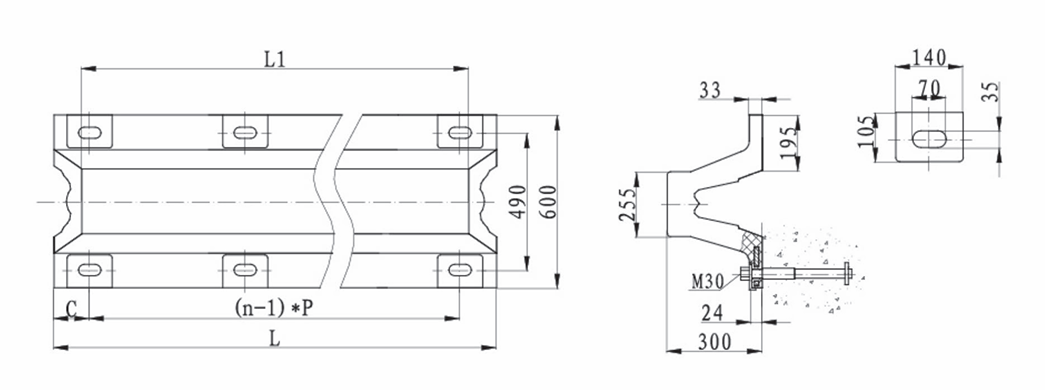

DGH-A600
规格尺寸：
规格 C P L1 L n 参考重量
DGH-A600*1000 170 960 1000 1300 2 480
DGH-A600*1500 170 730 1500 1800 3 680
DGH-A600*2000 167.5 655 2000 2300 4 882
DGH-A600*2500 170 820 2500 2800 4 1100
DGH-A600*3000 170 740 3000 3300 5 1341
DGH-A600*3500 170 692 3500 3800 6 1581
其它规格长度可根据用户要求生产


性能数据：
反力R:KN
吸能量E:KNm 		低反力型RL 标准反力型RO 高反力型RH 超高反力型RS
设计压缩变形52.5% 最大压缩变形55% 设计压缩变形52.5% 最大压缩变形55% 设计压缩变形52.5% 最大压缩变形55% 设计压缩变形52.5% 最大压缩变形55%
DGH-A600*1000 R 354 492 412 572 498 692 647 899
E 89 95 104 111 126 135 163 175
DGH-A600*15000 R 531 738 618 858 747 1038 971 1349
E 134 143 156 167 189 203 245 263
DGH-A600*2000 R 708 984 824 1144 996 1384 1294 1798
E 178 190 208 222 252 270 326 350
DGH-A600*2500 R 885 1230 1030 1430 1245 1730 1618 2248
E 223 238 260 278 315 338 408 438
DGH-A600*3000 R 1062 1476 1236 1716 1494 2076 1941 2697
E 267 285 312 333 378 405 489 525
DGH-A600*3500 R 1239 1722 1442 2002 1743 2422 2265 3147
E 312 333 364 389 441 473 571 613
注:1.性能公差:+ 10%. 2.可根据用户需要调整产品性能

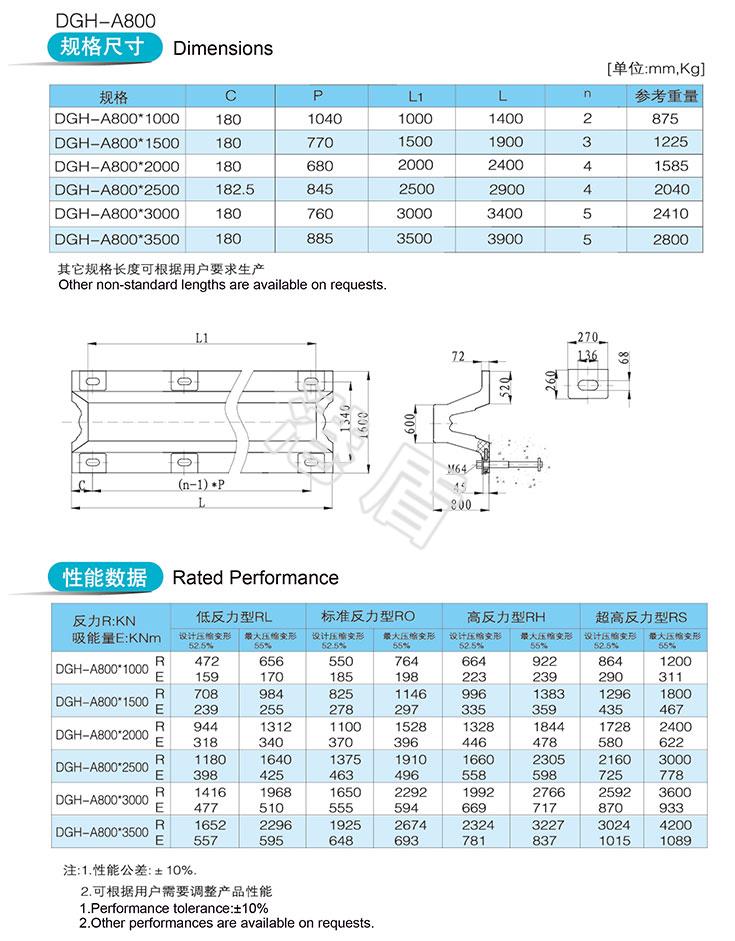

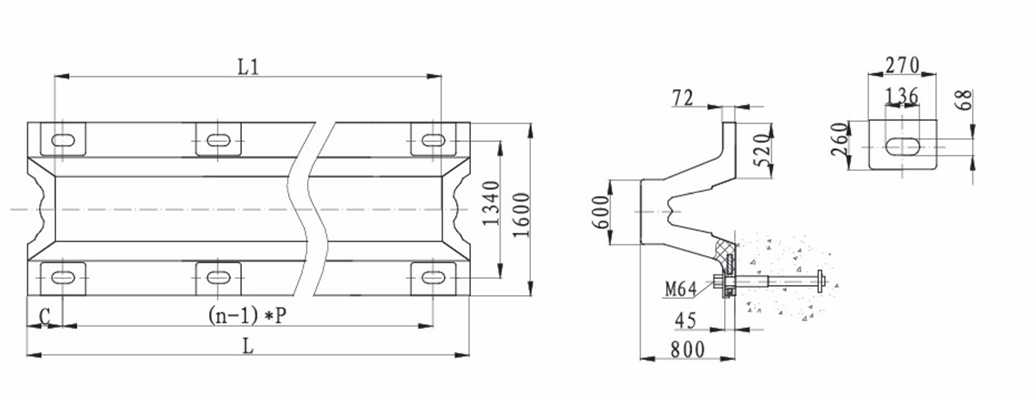

DGH-A800
规格尺寸：
规格 C P L1 L n 参考重量
DGH-A800*1000 180 1040 1000 1400 2 875
DGH-A800*1500 180 770 1500 1900 3 1225
DGH-A800*2000 180 680 2000 2400 4 1585
DGH-A800*2500 182.5 845 2500 2900 4 2040
DGH-A800*3000 180 760 3000 3400 5 2410
DGH-A800*3500 180 885 3500 3900 6 2800
其它规格长度可根据用户要求生产


性能数据：
反力R:KN
吸能量E:KNm 		低反力型RL 标准反力型RO 高反力型RH 超高反力型RS
设计压缩变形52.5% 最大压缩变形55% 设计压缩变形52.5% 最大压缩变形55% 设计压缩变形52.5% 最大压缩变形55% 设计压缩变形52.5% 最大压缩变形55%
DGH-A800*1000 R 472 656 550 764 664 922 864 1200
E 159 170 185 198 223 239 290 311
DGH-A800*15000 R 708 984 825 1146 996 1383 1296 1800
E 239 255 278 297 335 359 435 467
DGH-A800*2000 R 944 1312 1100 1528 1328 1844 1728 2400
E 318 340 370 396 446 478 580 622
DGH-A800*2500 R 1180 1640 1375 1910 1660 2305 2160 3000
E 398 425 463 496 558 598 725 778
DGH-A800*3000 R 1416 1968 1650 2292 1992 2766 2592 3600
E 477 510 555 594 669 717 870 933
DGH-A800*3500 R 1652 2296 1925 2674 2324 3227 3024 4200
E 557 595 648 693 781 837 1015 1089
注:1.性能公差:+ 10%. 2.可根据用户需要调整产品性能

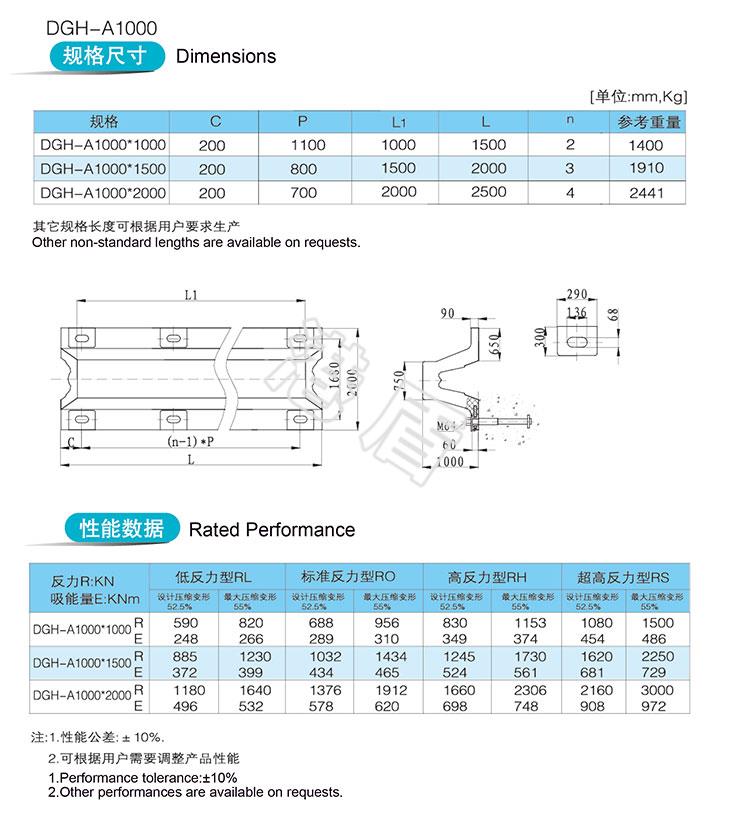

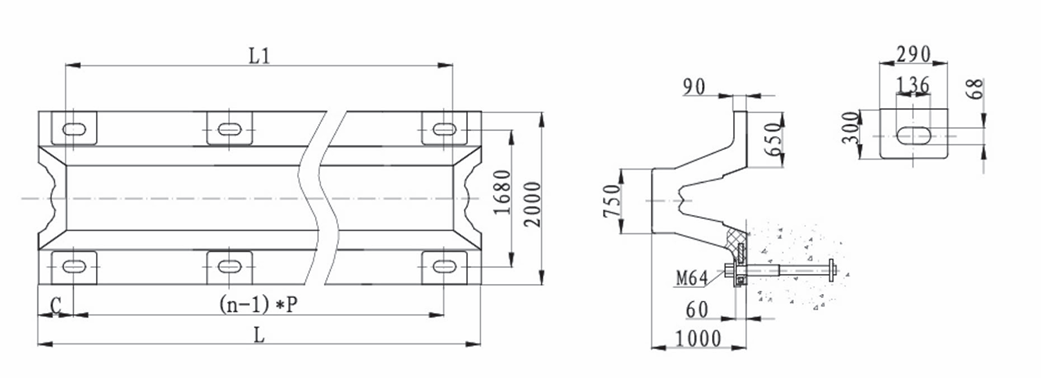

DGH-A1000
规格尺寸：
规格 C P L1 L n 参考重量
DGH-A1000*1000 200 1100 1000 1500 2 1400
DGH-A1000*1500 200 800 1500 2000 3 1910
DGH-A1000*2000 200 700 2000 2500 4 2441
其它规格长度可根据用户要求生产


性能数据：
反力R:KN
吸能量E:KNm 		低反力型RL 标准反力型RO 高反力型RH 超高反力型RS
设计压缩变形52.5% 最大压缩变形55% 设计压缩变形52.5% 最大压缩变形55% 设计压缩变形52.5% 最大压缩变形55% 设计压缩变形52.5% 最大压缩变形55%
DGH-A1000*1000 R 590 820 688 956 830 1153 1080 1500
E 248 266 289 310 349 374 454 486
DGH-A1000*15000 R 885 1230 1032 1434 1245 1730 1620 2250
E 372 399 424 465 524 561 681 729
DGH-A1000*2000 R 1180 1640 1376 1912 1660 2306 2160 3000
E 496 532 578 620 698 748 908 972
注:1.性能公差:+ 10%. 2.可根据用户需要调整产品性能

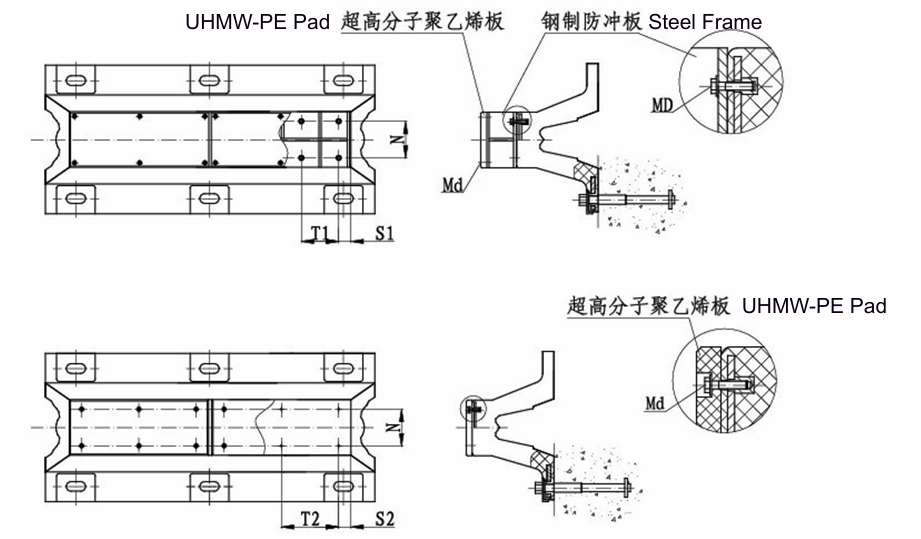

DGH-B
规格尺寸：
规格 N Md 钢制防冲板 超高分子聚乙烯 长度
T1 S1 MD T2 S2
DGH-B150 0 M16 250~300 125 M16 300~400 60 ≤3500
DGH-B200 0 M16 250~300 125 M16 300~400 60 ≤3500
DGH-B250 64 M16 250~300 125 M20 300~400 60~85 ≤3500
DGH-B300 105 M16 250~300 125 M24 300~400 65~85 ≤3500
DGH-B400 180 M16 250~300 125 M27 300~400 65~85 ≤3500
DGH-B500 245 M16 250~300 125 M30 300~400 65~85 ≤3500
DGH-B600 310 M16 250~300 125 M30 300~400 65~85 ≤3500
DGH-B800 440 M16 250~300 125 M36 300~400 65~85 ≤3500
DGH-B1000 570 M16 250~300 125 M36 300~400 65~85 ≤2000


性能数据：
反力R:KN
吸能量E:KNm 		设计压缩变形50%
低反力型RL 标准反力型RO 高反力型RH 超高反力型RS
DGH-B150 R 78 116 155 181
E 3 5 7 7
DGH-B200 R 103 157 208 241
E 6 8 11 13
DGH-B250 R 144 165 196 257
E 12 15 19 24
DGH-B300 R 158 200 242 326
E 16 21 27 35
DGH-B400 R 229 261 316 413
E 31 41 49 64
DGH-B500 R 269 354 401 511
E 54 64 78 102
DGH-B600 R 299 386 462 613
E 71 83 108 133
DGH-B800 R 456 510 621 831
E 126 150 200 265
DGH-B1000 R 539 659 788 1015
E 221 262 312 417

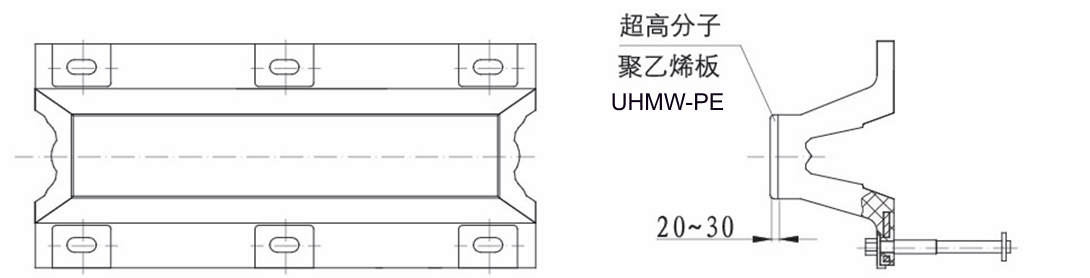

DGH-C
特点：橡胶与超高分子聚乙烯采用特殊的硫化方法黏结而成，具有低摩擦系数，且对护舷性能不产生影响，安装尺寸同DGH-A。

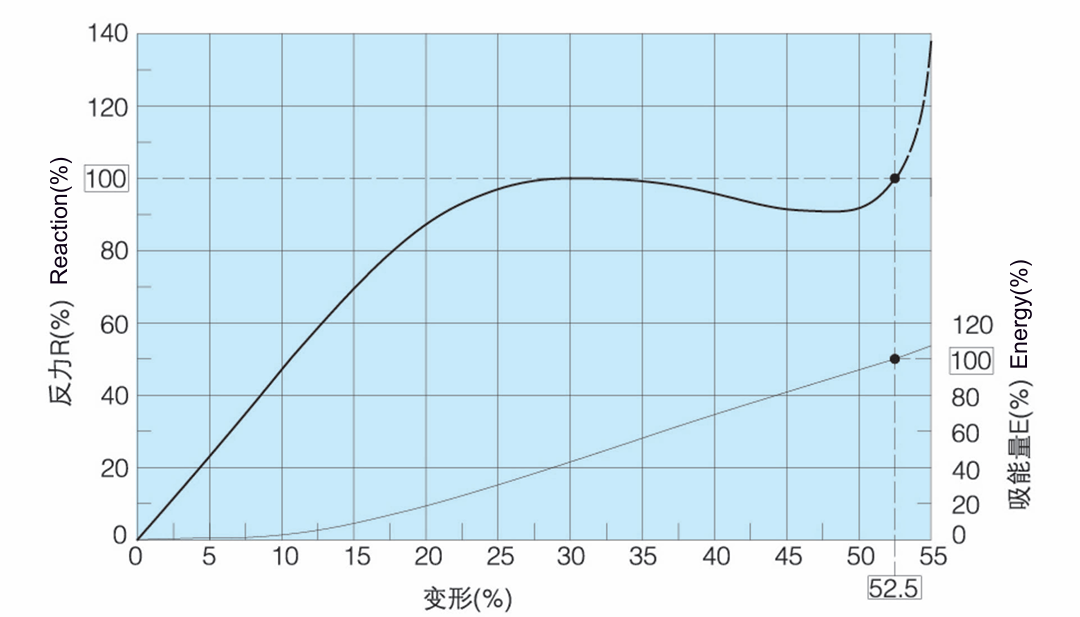

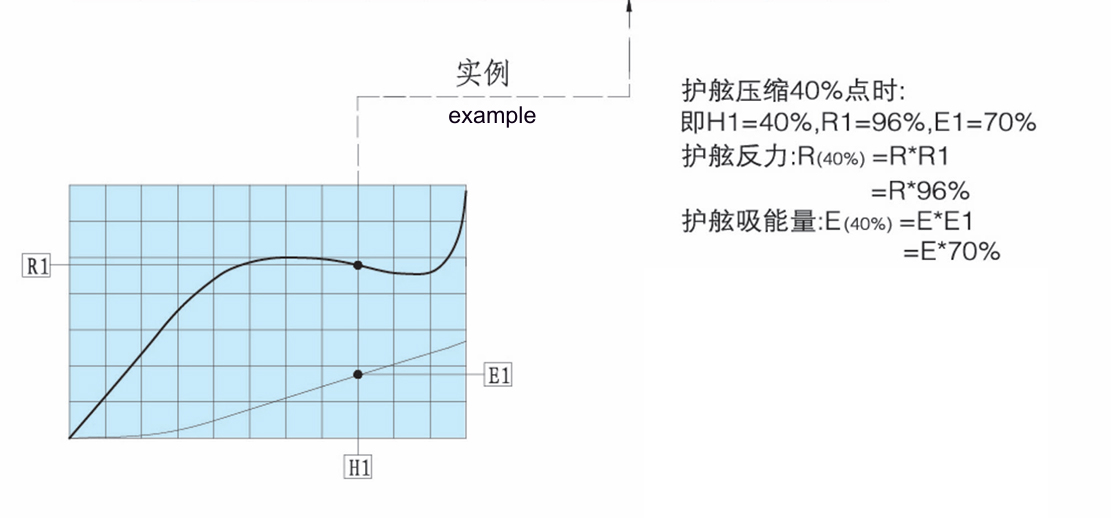

变形对应表

H(%) 0 5 10 15 20 25 30 35 40 45 50 52.5 55
E(%) 0 1 5 12 22 33 45 59 70 82 92 100 107
R(%) 0 23 48 70 87 96 100 99 96 92 92 100 136

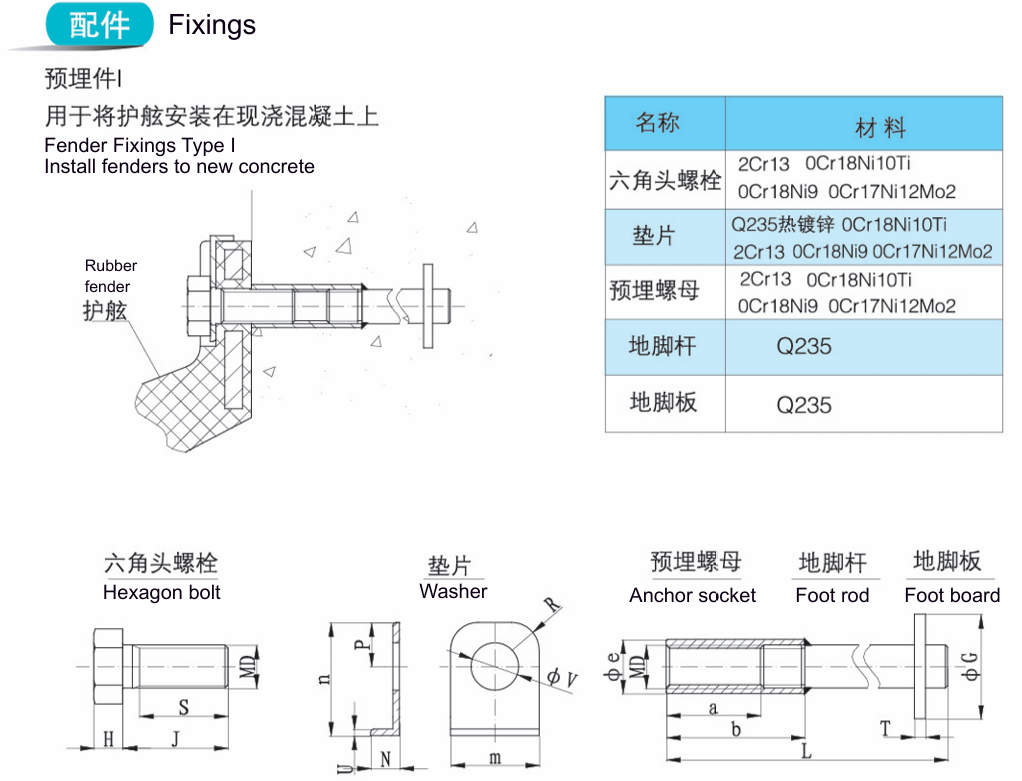

规格 MD 六角头螺栓 垫片 预埋螺母 地脚杆 地脚板
H J S m N n P U V R b e a G T L
DGH150 M22 15 55 50 68 12 60 23 5 24 10 80 31 50 50 6-10 165
DGH200 M24 17 65 55 74 14 80 33 5 26 10 80 34 50 55 6-10 180
DGH250 M27 17 65 55 88 16 95 42 5 30 15 90 37 60 55 10-12 200
DGH300 M30 19 75 65 100 19 110 47 5 34 15 100 39 65 80 10-12 300
DGH400 M36 23 85 75 119 22 126 52 6 40 25 110 47 70 85 10-12 360
DGH500 M42 26 95 85 127 25 145 56 6 46 30 120 54 75 100 12-16 420
DGH600 M48 30 105 90 139 28 165 61 6 52 30 140 64 85 130 12-16 480
DGH800 M64 40 135 110 195 32 265 124 8 70 40 170 79 105 150 16-20 640
DGH1000 M64 40 150 120 215 36 305 134 8 70 40 170 79 105 150 16-20 640

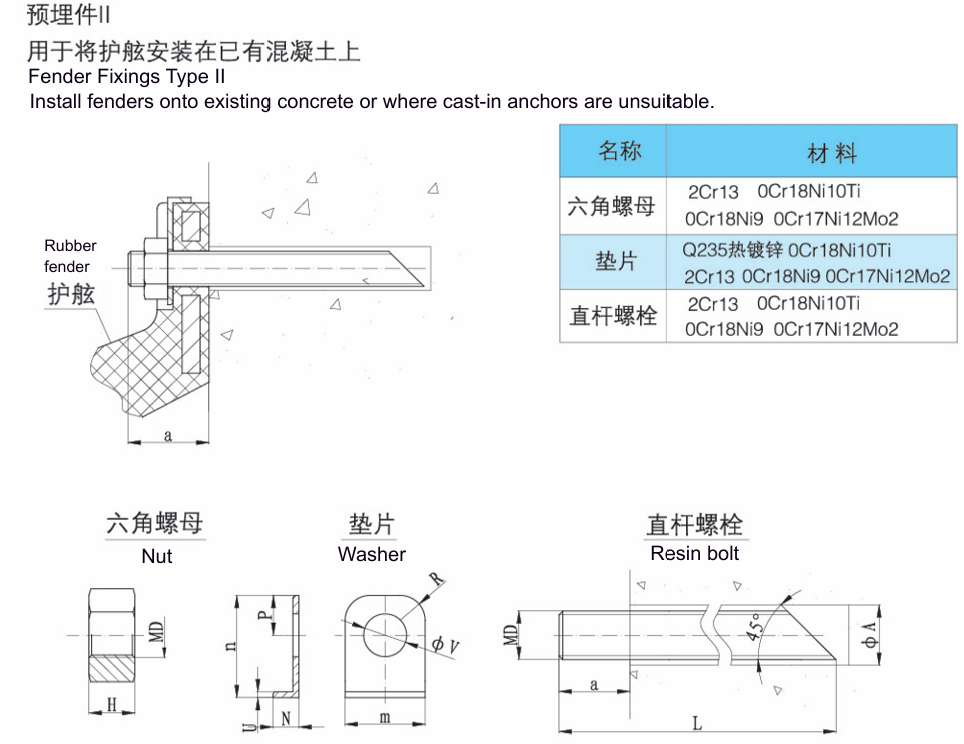

规格 MD 螺母 垫片 直杆螺栓
H m N n P U V R a L A
DGH150 M22 15 68 12 60 23 5 24 10 50 260 28
DGH200 M24 22 74 14 80 33 5 26 10 55 280 30
DGH250 M27 24 88 16 95 42 5 30 15 60 320 32
DGH300 M30 26 100 19 110 47 5 34 15 65 360 38
DGH400 M36 23 119 22 126 52 6 40 25 80 440 46
DGH500 M42 26 127 25 145 56 6 46 30 90 510 55
DGH600 M48 30 139 28 165 61 6 52 30 100 580 60
DGH800 M64 40 195 32 265 124 8 70 40 125 780 75
DGH1000 M64 40 215 36 305 134 8 70 40 140 780 75
