圆筒型护舷

圆筒型橡胶护舷具有久远的历史，它有简单的外形,但功能多样且易于安装。由于其安装形式的多样性，使其成为大型和小型船只靠泊的理想选择，特别适用于重力式码头和整体式码头的上部防护。

咨询热线：137-7357-9552
立即联系
  • 产品介绍
  • 规格尺寸
  • 性能曲线
  • 其他数据

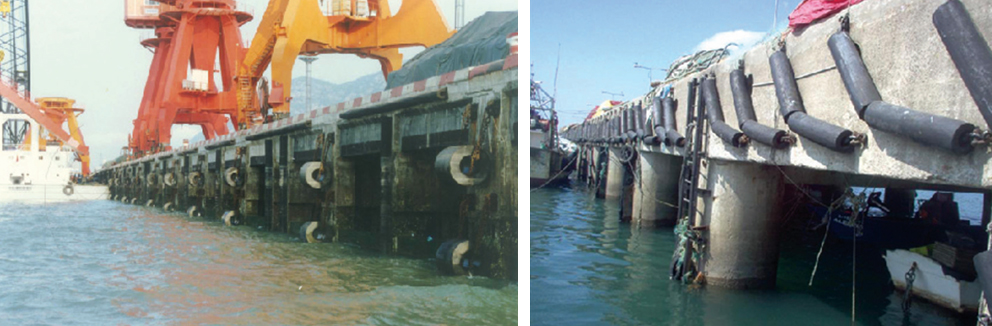

  • 工程实例
特性：
1. 反力低，吸能量合理，面压小
2. 安装和维护方便
3. 对船舶靠泊的纵摇和横摇适应性强
4. 安装形式多样，可采用垂直、水平、对角线等形式

应用：
1. 散装货轮码头
2. 普通货船码头
3. 滚装船和渡船码头
4. 渔船和施工船泊船位
5. 平底船和漂浮结构
性能数据：
规格YD*d 设计压缩变形50% 重量Kg/m
标准反力型RO 高反力型RH
反力R:KN 吸能E:KNm 反力R:KN 吸能E:KNm
Y150*75 44 1.5 73 2.3 17.2
Y200*100 60 2.6 95 4.2 30.6
Y250*125 75 4 120 6.5 48
Y300*150 89 6 143 9 69
Y350*175 104 8 167 13 94
Y400*200 119 10 191 17 123
Y500*250 148 16 239 26 191
Y600*300 179 24 286 37 276
Y700*350 208 31 334 50 375
Y800*400 237 41 383 66 490
Y900*450 268 52 430 84 620
Y1000*500 297 64 479 103 766
Y1100*550 331 77 528 129 727
Y1200*600 363 95 574 152 1103
Y1300*650 392 108 623 179 1294
Y1400*700 422 128 670 208 1500
Y1500*750 451 147 718 238 1720
Y1600*800 481 176 776 282 1960
Y1700*850 511 206 824 338 2210
Y1800*900 541 247 872 406 2480
Y1900*950 570 288 920 487 2765
Y2000*1000 653 321 1054 584 3063
注:长度可根据用户要求生产

安装形式


安装及配件
形式1：


规格 D d 链条
*Y120 120 60 Φ14
Y150 150 75 Φ16
*Y180 180 90 Φ16
Y200 200 100 Φ18
*Y220 220 110 Φ18
*Y240 240 120 Φ20
Y250 250 125 Φ20
*Y260 260 130 Φ20
Y300 300 150 Φ24
Y350 350 175 Φ25
*Y390 390 195 Φ28
Y400 400 200 Φ28
*Y440 440 220 Φ28
*Y460 460 230 Φ30
*Y480 480 240 Φ30
Y500 500 250 Φ32
*Y530 530 265 Φ32
*Y540 540 270 Φ32
Y600 600 300 Φ36
Y700 700 350 Φ36

形式2：

规格YD*d L B L1 链条
Y800*400 1000 60 1350 Φ25
1500 75 1850 Φ28
2000 90 2370 Φ32
2500 100 2870 Φ34
3000 120 3430 Φ40
Y900*450 1000 60 1370 Φ28
1500 80 1870 Φ30
2000 95 2430 Φ34
2500 110 2930 Φ38
3000 125 3430 Φ42
Y1000*500 1000 65 1370 Φ28
1500 85 1870 Φ30
2000 100 2430 Φ38
2500 120 2930 Φ40
3000 130 3430 Φ44
Y1100*550 1000 70 1370 Φ30
1500 90 1870 Φ32
2000 110 2430 Φ38
2500 125 2930 Φ42
3000 140 3510 Φ46
Y1200*600 1000 75 1370 Φ30
1500 95 1930 Φ36
2000 115 2430 Φ40
2500 130 2930 Φ44
3000 150 3510 Φ50
Y1300*650 1000 80 1370 Φ32
1500 100 1930 Φ38
2000 120 2430 Φ42
2500 140 3010 Φ48
3000 160 3510 Φ50
Y1400*700 1000 80 1430 Φ34
1500 105 1930 Φ38
2000 125 2470 Φ44
2500 150 2970 Φ48
3000 170 3510 Φ52
Y1500*750 1000 85 1430 Φ36
1500 110 1930 Φ40
2000 130 2470 Φ46
2500 150 2970 Φ48
3000 170 3510 Φ52
Y1600*800 1000 90 1430 Φ38
1500 115 1970 Φ40
2000 140 2470 Φ46
2500 160 3010 Φ50
3000 180 3510 Φ54


形式3：
D≥1600时，需采用下图特殊的梯架结构，下图结构仅供参考，最终图纸应根据客户提供的详细资料而设计。


U型环


名称 材料
U型环 Q23
5热镀锌2Cr13 0Cr18Ni10Ti
0Cr18Ni9 0Cr17Ni12Mo2


大于 至 R L d G T
Y150 Y400 R70 600 Φ40 Φ100 20~30
Y400 Y700 R80 650 Φ50 Φ110
Y700 Y900 R90 730 Φ55 Φ120
Y900 Y1100 R100 780 Φ60 Φ140 25~35
Y1100 Y1500 R105 830 Φ65 Φ150
Y1500 Y2000 R11 880 Φ70 Φ160
